Flammen-Verbreitungs-Prüfvorrichtung ISO5658 ASTM 1317 IMO thermische leuchtende

IMO Thermal Radiant Flame Spread Tester ISO5658 ASTM 1317

Einleitung:

SFT IMO Thermal Radiant Flame Spread Testerwird für die Verbrennungseigenschaften von Baumaterialien, Hochgeschwindigkeitszüge und Schiffsmaterialien verwendet.

SFT IMO Thermal Radiant Flame Spread TesterMessung der Flammenverbreitungsgeschwindigkeit, der Zündwärme und der gesamten Wärmeabgabe je nach Entfernung und CEF (kritischer Wärmestrahlungsfluss).

Diese Prüfmethode dient zur Bewertung der Brenncharakteristiken vertikal installierter Prüfgegenstände gemäß ISO 5658-2 und IMO Res.653.

Der Prüffaktor wird dem geeigneten Wärmeabflussbereich des Verbrennungsgassens der Kühlkörper ausgesetzt, und wenn die Verbrennung eintritt,der Signalwert wird in mV mit einem kalibrierten Thermoelement gemessen.

Darüber hinaus wird auch die Zündzeit und die Flammenverbrennungszeit des Prüfobjekts entsprechend der Entfernung vom Prüfobjekt erfasst, und auch die Flammenverbreitungsgeschwindigkeit wird erfasst.
Weitere Prüfpunkte sind die Zündwärme (MJ/m2), die Dauerverbrennungswärme (MJ/m2), der kritische Wärmestrahlungsstrom (kW/m2), die durchschnittliche Dauerverbrennungswärme und die Gesamtwärmeabgabe (kW).

Parameter:

Eigenschaften:

1.SFT IMO Thermal Radiant Flame Spread Testerbesteht aus vier Hauptelementen: einem Satz von Strahlplattenhaltern und einem Satz von Probenhaltern; gleichzeitig werden sie so miteinander verbunden, dass die Prüfprobe, die Strahlplatte, der Probenhalter,und der Pilotbrenner bilden die erforderliche Struktur;
2Die Strahlungsfläche der Strahlungsfläche beträgt etwa 480 mm x 280 mm, und vor der Strahlungsfläche befindet sich ein Drahtnetz, um die Strahlungsstärke zu erhöhen.
3. Verwenden Sie einen Bläser, um die Luftquelle für die Strahlschirmplatte bereitzustellen, und verwenden Sie einen Frequenzwandler zur Einstellung;
4. Propan-Massendurchflussregler zur Anpassung der Gasquelle annehmen, mit dem Venturi-Mixer zusammenarbeiten, um mit Luft zu mischen, und die von der Strahlungsplatte benötigte Verbrennungsgasquelle bereitstellen;
5. Es verfügt über eine mehrlöchige Kalibrierplatte und einen gleitenden Wärmeflussmesser, der erkennen kann, ob der Wärmestrahlungsfluss den Standardanforderungen entspricht;
6. Ein wassergekühlter Wärmestrahlungsflusssensor wird zur Messung der Wärmestrahlungsflusskurve von Strahlplatten verwendet;
7. eine tragbare Wasserkühlcirkulationsvorrichtung, mit der die Oberflächenwärme des Wärmeflussmessers entfernt werden kann;
8Der Keramikrohrbrenner kann mit einer offenen Flamme direkt auf die Oberfläche der Prüfprobe wirken.
9. Einführung der Rotor-Durchflussmesser-Anpassung, mit der der Keramikrohrbrenner mit gemischten Verbrennungsgasen versorgt werden kann;
10Der Massenflussregler kann leicht die Hitze von Methan messen, indem er den kritischen Wärmefluss misst.
11. Gemäß den Prüfstandards der IMO können Thermoelementvorrichtungen zur Messung der entsprechenden Parameter, wie z. B. der Wärmeabgabe, bereitgestellt werden;
12Der Methankalibrationsbrenner und der Methanmassenflussregler können eine Flammtemperatur von 1 kW und 3 kW liefern.
13. Während der Prüfung kann die Kamera den Messstatus im Programm beobachten und speichern;
14. Das Prüfgerät für die Eigenschaften der Flammenverbreitung ist mit einem winkelverstellbaren Beobachtungsspiegel ausgestattet; die Flammenverbreitungsgeschwindigkeit kann während der Prüfung durch den Glasspiegel und den Probenräker beobachtet werden,und kann automatisch durch den Fußschalter aufgezeichnet werden;
15- Computer und Standard-Testsoftware werden zur Steuerung des Testprozesses verwendet

Referenznormen:

ISO 5658-2: Brandreaktionsprüfungen Flammenverbreitung - Teil 2 Seitenverbreitung auf Bauprodukte in vertikaler Konfiguration;

IMO-Resolution A. 653 ((16): Empfehlung über Brandprüfverfahren für die Entflammbarkeit von Schott-, Decken- und Deckveredelungsmaterialien;

ASTM E1317: Standardprüfmethode für die Entflammbarkeit von Oberflächenveredelungen für Seefahrzeuge;

ASTM E1321:Standardprüfmethode zur Bestimmung der Materialzündungs- und Flammenverbreitungs-Eigenschaften;

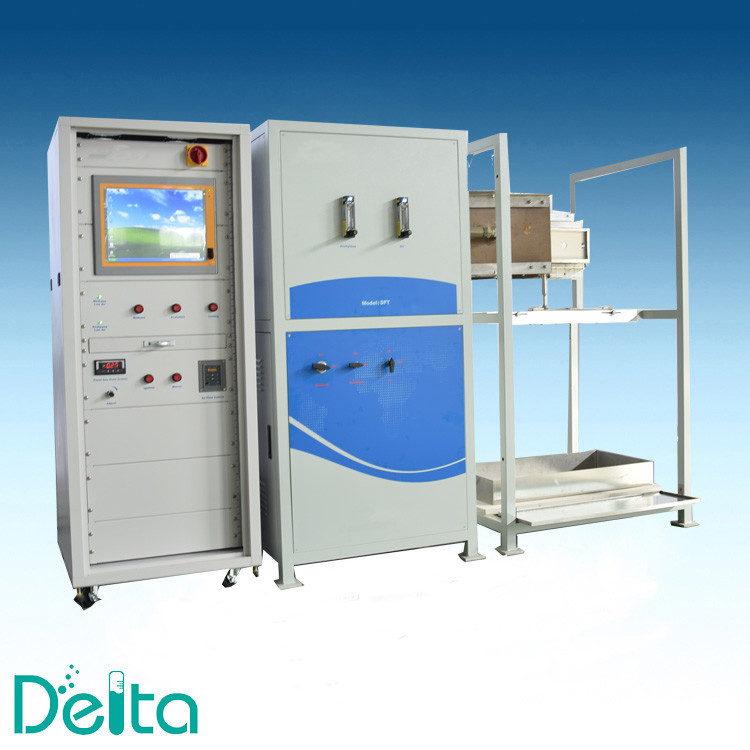

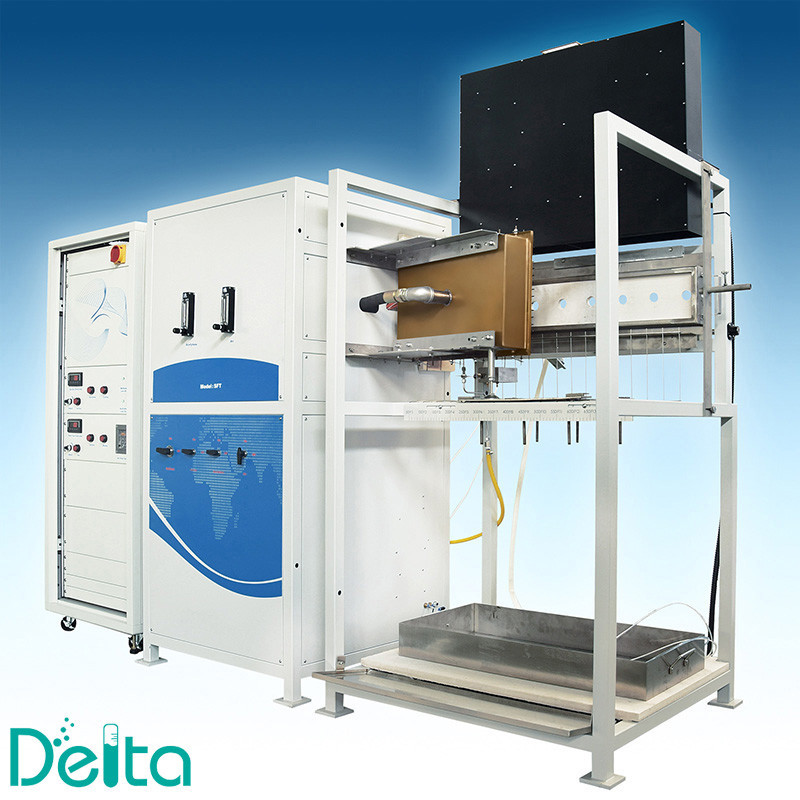

SFT IMO Thermal Radiant Flame Spread Tester MaßnahmenEchte Bilder:
