Artikel 2

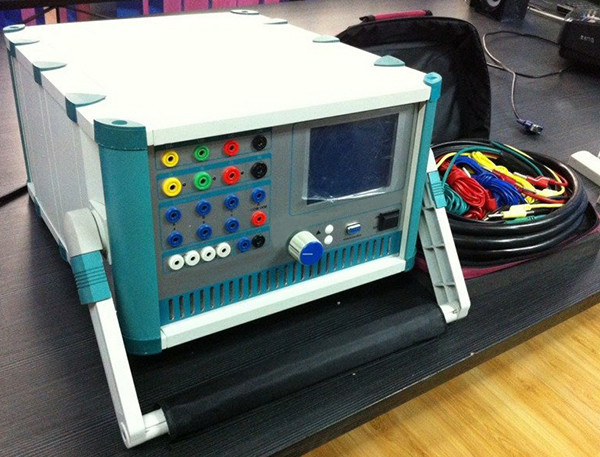

PRT-PC3 Drei-Phasen-Relais-Prüfgerät

Wechselstrom-Ausgang

1

Ausgangsgenauigkeit

0.5 Magnitude

2

Ausgangsstrom für Phasen (effektiver Wert)

0 bis 30 A

3

Ausgang von drei parallelen Phasenstrom (wirksamer Wert)

0 bis 90 A

4

Phase-Stromwert bei langer zulässiger Zeit (wirksamer Wert)

10A

5

Maximale Leistung der Phasenströmung

420 V

6

Maximale Leistung von drei parallelen Phasenstrom

900V

7

Maximale Arbeitszeit von drei parallelen Phasenstrom

Zehner

8

Frequenzbereich (Basiswelle)

20 bis 1000 Hz

9

Harmonische Frequenzzahl

1 ~ 20 mal

Gleichstrom-Ausgang

1

Ausgangsgenauigkeit

0.5 Magnitude

2

Leistung

0 ~ ± 10 A/jede Phase

0 ~ ± 30 A/alle drei Parallelen

3

Maximale Leistung der Lastspannung

20 V

Wechselspannungsausgang

1

Ausgangsgenauigkeit

0.5 Magnitude

2

Ausgangsspannung der Phasen (RMS)

0 ~ 120 V

3

Ausgangsspannung der Leitung (RMS)

0 ~ 240 V

4

Ausgangsleistung für Phasenspannung/Leitungsspannung

80VA/100VA

5

Frequenzbereich (Basiswelle)

20 ~ 1000 Hz

6

Harmonische Frequenzzahl

1 ~ 20 Mal

Ausgangsspannung

1

Ausgangsgenauigkeit

0.5 Magnitude

2

Ausgangsamplitude der Phasenspannung

0 ~ +160 V

3

Anschlussspannungsausgangsamplitude

0 ~ + 320 V

4

Ausgangsleistung für Phasenspannung/Leitungsspannung

70VA/140VA

1

Wechselstrom- und Spannungsfehler

< 0,5%RDG+0,05%FS

2

Gleichstromfehler

< 0,5%RDG+0,05%FS

3

Gleichspannungsfehler

1%RDG+0,1%FS

4

Binäre Eingabe

Aktiver Knoten 0~250V, 0~6V für ¥0 ¥, 6~250V für ¥1 ¥, passiver Knoten: maximal 20mA

5

Binäre Ausgabe

Gleichspannung 220V/0,2A, Wechselstrom 220V/0,5A

Die Schaltmenge und die Zeitmessung

1

Eingabe von Schaltparametern

7 Wege; Leerkontakt: 1 ~ 20 mA, 24 V;

Zugriff auf Stromanschluss: ¥0·0·+6V;

¥1 ¥: +11 V ¥+250 V;

2

Ausgang der Schalterparameter

2 Gleichspannungen: 220V/0,2A; Wechselstrom: 220V/0,5A

3

Zeitmessung

Messbereich: 0,1 ms 99999 s / 0,1 ms

1

Stromversorgung

AC220V ± 10%, 50Hz/60Hz

2

Umgebungstemperatur

0 ~ 50 °C

3

Luftfeuchtigkeit

≤ 85% RH

4

Gewicht

< 18 kg
