CPT-III 220V zu Transformator-Testgerät des Starkstrom-500kv

  • CPT-III 220V to 500kv Power Current Transformer Testing Equipment
  • CPT-III 220V to 500kv Power Current Transformer Testing Equipment
  • CPT-III 220V to 500kv Power Current Transformer Testing Equipment
  • CPT-III 220V to 500kv Power Current Transformer Testing Equipment
  • CPT-III 220V to 500kv Power Current Transformer Testing Equipment
  • CPT-III 220V to 500kv Power Current Transformer Testing Equipment
Herkunftsort China
Markenname Delta
Zertifizierung ISO9001
Modellnummer CPT-III
Min Bestellmenge 1 gesetzte Relais-Prüfvorrichtung
Preis USD1.0
Verpackung Informationen CPT-III Stromwandler-Prüfung verpackt im Furnier-Blattfall
Lieferzeit 10-20 Tage
Zahlungsbedingungen T/T, Western Union
Versorgungsmaterial-Fähigkeit 1000 Sätze pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype-Anwendung: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Name des Artikels CPT-III 220V zu Transformator-Testgerät des Starkstrom-500kv Funktionen Prüfparameter von verschiedenen Arten des Transformators
Beschreibung Starkstrom-Transformator-Testgerät Knie-Punkt-Spannung 40kv
Max. Prüfspannung 180V Größe 485mm×356mm×183mm
Gewicht <15kg> Stromversorgung AC220V-± 10%, 50Hz/60Hz
Gewährleistung Ein Jahr Dienstleistungen Soem-Service ist verfügbar
Hinterlass eine Nachricht
Produkt-Beschreibung

Ausrüstung für die Prüfung von Stromtransformatoren mit 220 V bis 500 kW

Einleitung:

Ausrüstung zur Prüfung von Leistungströmungstransformatoren CPT-IIIwird zur Messung aller Arten von Strom- und Spannungstransformatoren verwendet.

Ausrüstung zur Prüfung von Leistungströmungstransformatoren CPT-IIIkann die Verhältnisfehler und Phasenwinkelfehler des Strom- und Spannungstransformators bei Nennlast und Betriebslast in einer Prüfung berechnen.

Ausrüstung zur Prüfung von Leistungströmungstransformatoren CPT-IIIkann automatisch die Testergebnisse nach der gewählten Norm auswerten, um festzustellen, ob der Transformator qualifiziert ist.

Anwendung:

Prüfungen für Stromtransformatoren:

  1. Aufregungskurve und Parameterprüfung
  2. Prüfung des Drehverhältnisses
  3. Verhältnis- und Phasenfehlerprüfung
  4. Polaritätsmarkierung
  5. Messung des Wickelwiderstands
  6. Sekundärschleiferlastmessung
  7. Fehlerlinie-Kurvenprüfung für den Schutz CT
  8. Prüfung der vorübergehenden CT-Parameter
  9. CT-Namenplattengut
  10. Messung der Sättigungs-Hystereseschleife





Prüfungen für Spannungstransformatoren:

  1. Prüfung des Drehverhältnisses
  2. Fehler des Verhältnisses und Fehler der Phasenwinkelprüfung
  3. Polaritätsprüfung
  4. Sekundärlastprüfung
  5. Wickelwiderstandsprüfung



Anwendungen für den CTPT-Analysator:

  • CT-Kennzeichnungskontrolle
  • CT-Parameter überprüfen in Arbeitsbelastung
  • Analyse der transienten CT-Parameter
  • CT-Verhältnis und Kalibrierung von Phasenfehlern

  • PT-Routineprüfung



Parameter:

1 Prüfstandards Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Verfahren.13
2 Stromversorgung AC220V ± 10%, 50Hz/60Hz ± 10%
3 Leistung 0.1~180V (Wechselstrom)
4 Leistung 0.001~5A ((RMS)
5 Leistung 300VA
6 Messung der Knie-Spannung 45kv
7 Strommessbereich 0 ~ 10A (automatisch im Bereich von 0,1/0,4/2/10A ändern)
8 Aktueller Messfehler < ± 0,1%+0,01%FS
9 Spannungsmessbereich 0~200 V (Automatischer Wechselbereich in 1V/10V/70V/200V)
10 Spannungsmessfehler < ±0,1%+0,01%FS
11 Umdrehverhältnisklasse

1 ~ 35000;

Fehler von 1 bis 2000 < 0,05%;

Fehler 2000 ~ 5000> 0,1%;

Fehler von 5000 bis 35000 < 0,2%
12 Phasenmessung Fehler: ± 2 min, Auflösung:0.01min
13 Messung des Spulenwiderstands

Reichweite: 0~8kΩ ((Automatische Änderung der Reichweite in 2ohm / 20ohm / 80ohm / 800ohm / 8ohm)

Fehler < 0,2%RDG+0,02%FS

Maximale Auflösung: 0,1 mΩ
14 Temperaturmessung -50 ~ 100 Grad Celsius, Fehler < 3 Grad Celsius
15 CT Sekundäre Belastung

Bereich 0-160 ohm (automatisch in 2 ohm/20 ohm/80 ohm/160 ohm geändert)

Fehler < 0,2%RDG+0,02%FS

Maximale Auflösung 0,001 ohm
16 PT Sekundäre Belastung

Bereich 0-80ohm (automatische Änderung des Bereichs in 800ohm / 8ohm / 80ohm)

Fehler < 0,2%RDG+0,02%FS

Maximale Auflösung: 0,1 Ohm
17 PT-Verhältnismessung

Reichweite: 1 bis 35000.

1 ~ 5000 Fehler < 0,2%

Fehler von 5000 bis 35000 < 0,5%
18 Speicherte Datengruppen >1000 Gruppen
19 Arbeitsbedingungen Temperatur: -10 °C bis 50 °C, Feuchtigkeit: ≤ 90%
20 Größe 485 mm × 356 mm × 183 mm
21 Gewicht < 15 kg

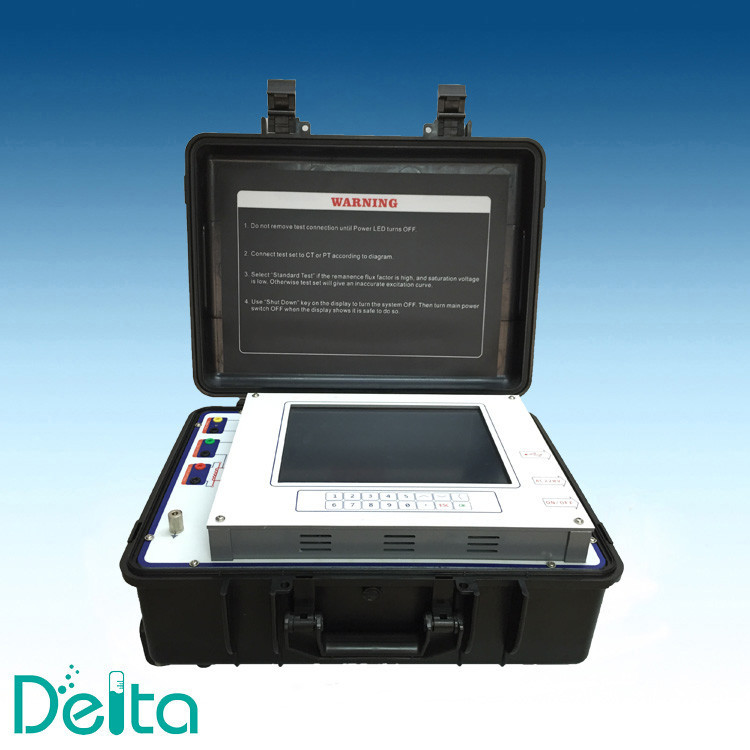

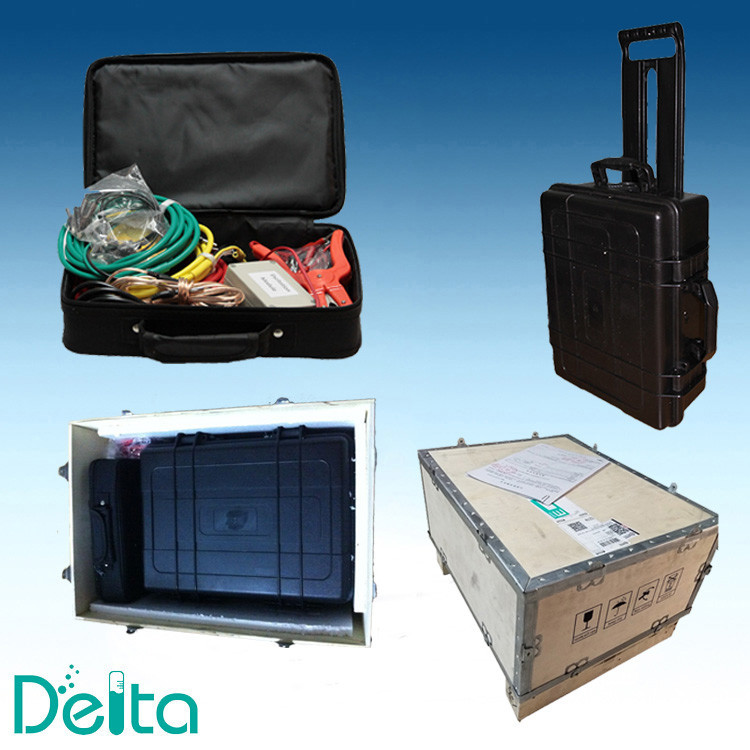

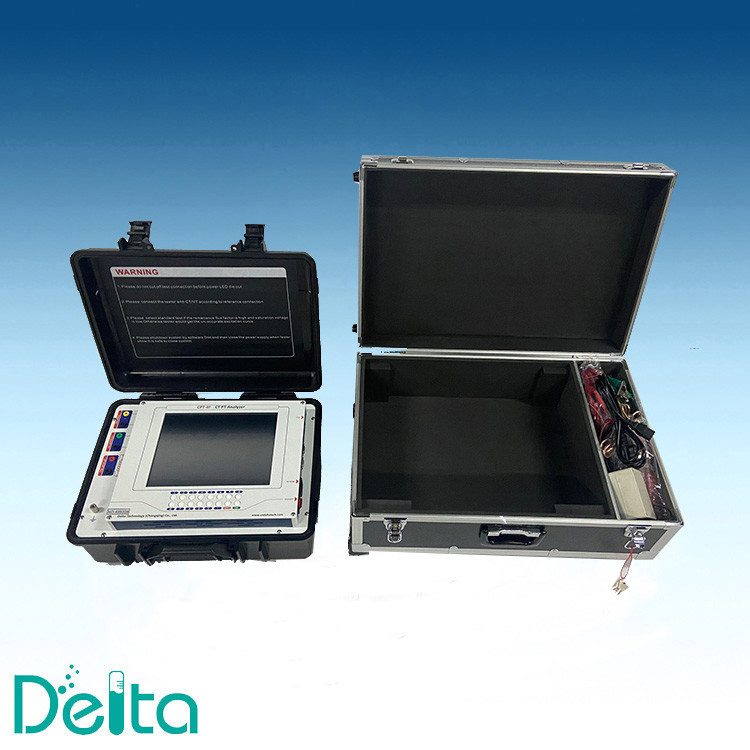

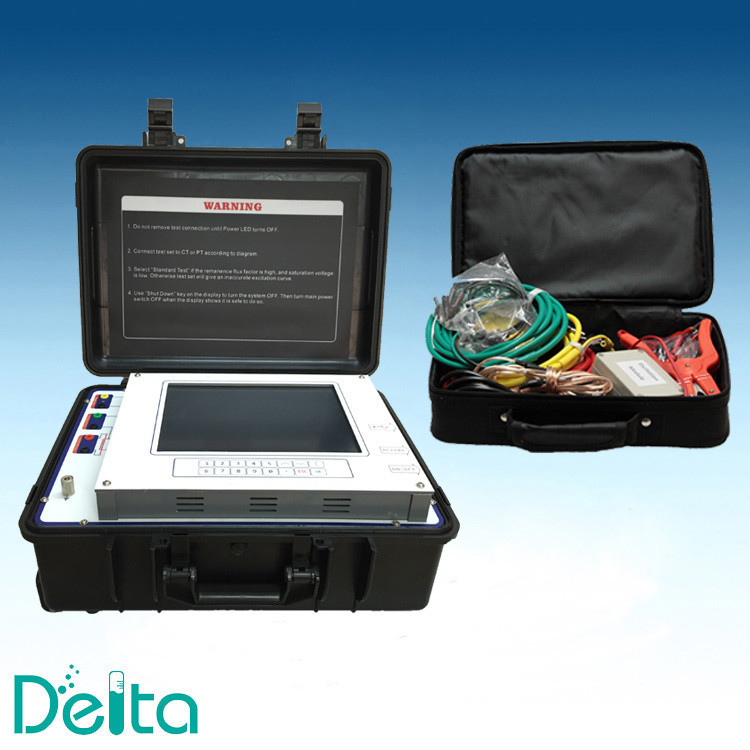

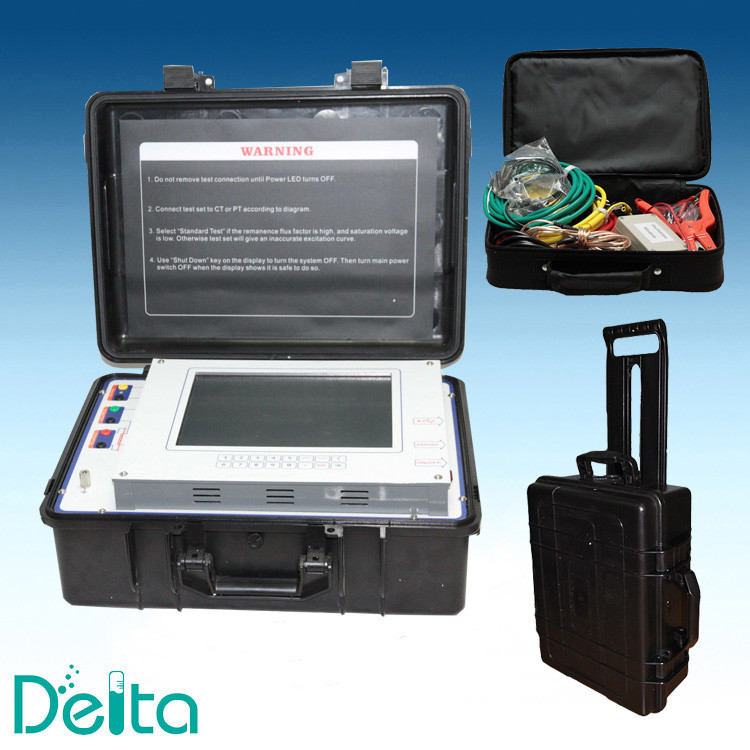

CPT-III 220V bis 500kv Leistungströme Transformator Prüfgerät Echtbild:

CPT-III 220V zu Transformator-Testgerät des Starkstrom-500kv 0

CPT-III 220V zu Transformator-Testgerät des Starkstrom-500kv 1CPT-III 220V zu Transformator-Testgerät des Starkstrom-500kv 2
