BVC bündelte Kabel-vertikale Flammen-Prüfvorrichtung

Vertikaler Flammenprüfer für gebündelte Kabel -- Modell BVC

Einleitung:

• Der Bunched Cable Vertical Flame Spread Tester ist eine Serie, die den Normen der IEC 60332-3-10 (Kategorie A~D) entspricht.
• The test measures the expansion of vertical flame to the electronically or optically vertical cable or wire using the standard ignition source while supplying a certain amount of air to a chamber of a defined volume.

• Zusätzlich kann der Brenner, wenn der Brenner für die vertikale Flammenverbreitung mit einem gebündelten Kabel um einen Winkel von 20 Grad eingestellt wird, nach IEEE 383 (IEEE 1202) Standard gemessen werden.Es kann den Feuerdynamikwert als H messen..R.R. (Wärmefreisetzungsrate), S.P.R. (Rauchproduktionsrate) usw.

Standards:

• IEC 60332-3-10:2000;
• IEC 60332-3-21 ~ 25:2000

Eigenschaften:

• Die Prüfkammer hat eine Größe von 1.000±100(W) x 2.000±100(D) x 4.000±100(H) mm.
• Die untere Oberfläche der Prüfkammer ist höher als der Boden, während die hintere Seite mit einem isolierten Material ergänzt wird, um sie vor Hitze zu isolieren.Im unteren Teil der PrüfkammerEs gibt ein 800±20(W) x 400±10(D) großes Loch in der 150±10mm Position von der Vorderseite der Kammer, um die Luft zu versorgen..
• An der hinteren Ecke des oberen Teils der Prüfkammer befindet sich ein Abgasloch mit einer Größe von 300±30(W) x 1.000±100(D), um die Emission des Rauches während der Prüfung zu ermöglichen.
• An der Vorderseite des Brenners des vertikalen Flammenverbreitungsmessers ist eine Flammenfalle zu installieren, um eine Rückwirkung des Propanes zu verhindern und so die größtmögliche Sicherheit zu gewährleisten.
• Im Gegensatz zur herkömmlichen Ausrüstung nach IEC 60332-3 erfasst der vertikale Flammenverbreitungsprüfer alle Kontroll- und Prüfbedingungen mit dem Computer, um die Benutzerfreundlichkeit zu erhöhen.
• Wenn die Prüfung der übermäßigen Verbrennung aufgrund der installierten Wassersprühvorrichtung zum Löschen eingestellt wird, wird die Prüfung abgebrochen.
• Das Programm kann auf der Anforderung nach Standard und 70.000 Btu/h programmiert werden.
• Breite Leiter aus Edelstahl: 500 W × 3 mm.
• Standardmaß der Leiter aus Edelstahl: 800 W × 3 500 H.
• Zwei Sätze Standard-Propanbrenner und Venturi-Mischungen.

• Folgen Sie der Standardkategorie können Sie für eine Auswahl eines Tests programmieren.

Parameter:

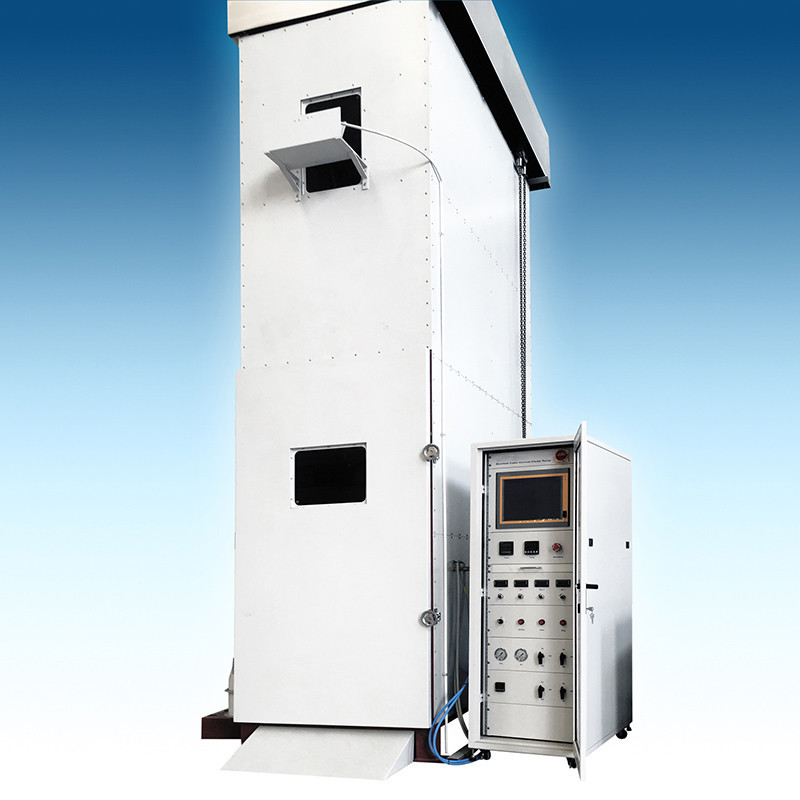

BVC-Echtbild:
