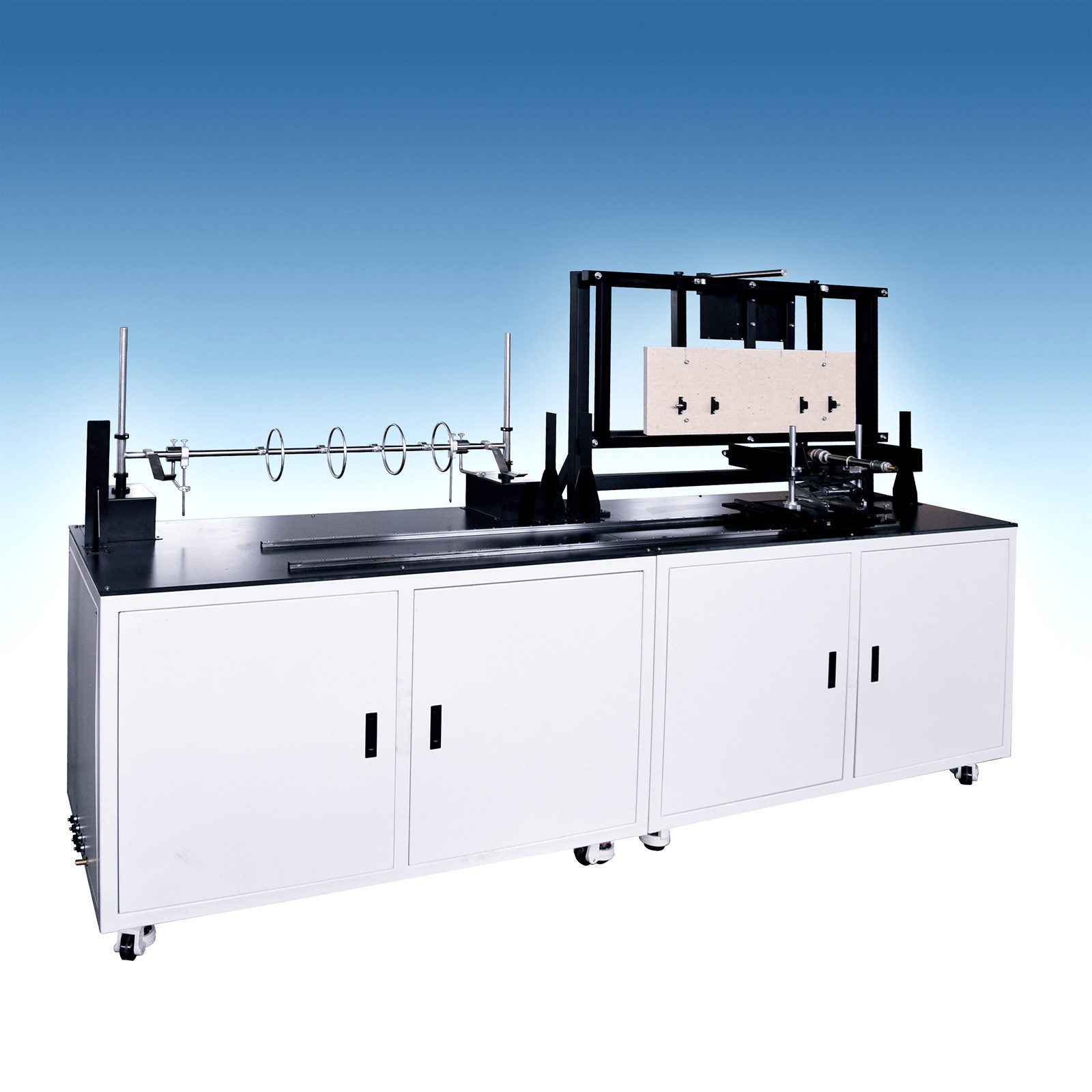

IEC 60331 Feuerfestigkeitsprüfgerät für elektrische Kabel -- Muster CFRT

Einleitung:

CFRT IEC60331 Electric Cable Fire Resistance Testing Equipment is used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C- Ich weiß.

Referenznormen:

• IEC 60331 Prüfung für elektrische Kabel unter Bedingungen der Schaltkreisintegrität;
• IEC 60331 Teil 11 Allein bei einer Flammtemperatur von mindestens 750 ̊C brennen;
• IEC 60331 Teil 21 Kabel mit Nennspannung bis einschließlich 0,6/1 kV;
• IEC 60331 Teil 12 Feuer mit Schock bei einer Flammtemperatur von mindestens 830 ̊C;
• IEC 60331 Teil 31 Feuer mit Stoßkabeln mit Nennspannung bis einschließlich 0,6/1 kV;

Spezifikationen:

Eigenschaften:

• Wärmequelle: AGF-Band-Propangasbrenner
• Struktur mit 3 Reihen von Querschnittlöchern, Durchschnittliche Frontbreite des Brenners: 15 mm, Lochdurchmesser: 1,32 mm, Abstand zwischen der Mitte: 3,2 mm.
• Eine polierte Lochreihe in einem Pilotloch zur Flammensicherung auf beiden Seiten der Brennerplatte.
• Zwei Thermoelemente sind horizontal 45 mm links und rechts von der Brennermitte gelegt, um die Temperatur zu überprüfen.
• Massenflussregler zur Regulierung des Gas- und Luftstroms mit einer Genauigkeit von mindestens 1,5%.
• Die Software kann die Kalibriertemperatur des Brenners, die Propan- und Luftdurchflussrate usw. zeigen.
• Der Strom wird durch einen Dreiphasen-Sterntransformator mit ausreichender Kapazität zur Aufrechterhaltung der erforderlichen Prüfspannung geliefert, wenn die Schaltkreislaufintegrität nicht erhalten werden kann.
• Anzeige für den Anschluss des Leiters (LED-Anzeige) zur Bildung eines Stroms.
• Der Spannungswert wird automatisch durch eine Software eingestellt und durch eine Leitersteuerung angepasst.
• Digitale Anzeige der Strom- und Spannungsdaten, die Genauigkeit des Stroms beträgt 0,001 A.
• Stromschutz mit Sicherung mit 2A.
• Die Echtzeitmessdaten aller Strom- und Spannungsmengen werden per Computer erfasst und die Strom- und Spannungskurven erzeugt.
• Wenn die Schaltkreisintegrität nicht aufrechterhalten werden kann, wird die entsprechende Anzeigeleuchte ausgelöscht, der Computer bestimmt automatisch den Zustand und zeichnet die Zeit auf.und sendet den Schall- und Licht-Alarm aus.
