Elektrische und gebündelte Kabel-vertikale Flammen-Verbreitungs-Faseroptikprüfvorrichtung BCV

BCV Elektrische und optische Faser-Bundled-Kabel vertikaler Flammenverbreitungsprüfer

Einleitung:

BCV Elektrische und optische Faser-Bundled-Kabel vertikaler Flammenverbreitungsprüferist eine Serie, die den Normen der IEC 60332-3-10 (Kategorie A bis D) entspricht.

The test measures the expansion of vertical flame to the electronically or optically vertical cable or wire using the standard ignition source while supplying a certain amount of air to a chamber of a defined volume.

Zusätzlich kann der Brenner, wenn der Brenner für die vertikale Flammenverbreitung mit einem gebündelten Kabel um einen Winkel von 20 Grad eingestellt wird, nach IEEE 383 (IEEE 1202) Standard gemessen werden.Es kann den Feuerdynamikwert als H messen..R.R. (Wärmefreisetzungsrate), S.P.R. (Rauchproduktionsrate) und so weiter.

Standards:

• ASTM: ASTM E662

• ISO: ISO 5659-2

• IMO: FTPC Teil 2

• NES: NES 711

Anwendungsbereich:

• IMO;

• Schienen;

• Kabel und Draht;

Eigenschaften:

Die Prüfkammer hat eine Größe von 1.000±100(W) x 2.000±100(D) x 4.000±100(H) mm.

Die unterste Oberfläche der Prüfkammer ist höher als der Boden, während die hintere Seite mit isoliertem Material ergänzt wird, um sie vor Wärme zu isolieren.

Im unteren Teil der Prüfkammer befindet sich ein 800±20(W) x 400±10(D) großes Loch in der Position 150±10mm von der Vorderseite der Kammer, um die Luft zu versorgen.

An der hinteren Ecke des oberen Teils der Prüfkammer befindet sich ein Abgasloch mit einer Größe von 300±30(W) x 1.000±100(D), um die Emission des Rauches während der Prüfung zu ermöglichen.

An der Vorderseite des Brenners des vertikalen Flammenverbreitungsmessers ist eine Flammenfalle zu installieren, um eine Rückwirkung des Propanes zu verhindern und so die größtmögliche Sicherheit zu gewährleisten.

Im Gegensatz zur herkömmlichen Ausrüstung nach IEC 60332-3 erfasst der vertikale Flammenverbreitungsprüfer alle Kontroll- und Prüfbedingungen mit dem Computer, um die Benutzerfreundlichkeit zu erhöhen.

Wenn die Prüfung der übermäßigen Verbrennung aufgrund der installierten Wassersprühvorrichtung zum Löschen eingestellt wird, wird die Prüfung abgebrochen.

Das Programm kann auf der Anforderung nach Standard und 70.000 Btu/h programmiert werden.

Breite Leiter aus Edelstahl: 500 W × 3 mm.

Standardmaß der Leiter aus Edelstahl: 800 W × 3 500 H.

Zwei Sätze Standard-Propanbrenner und Venturi-Mischungen.

Folgen Sie der Standardkategorie können Sie für eine Auswahl eines Tests programmieren.

Parameter:

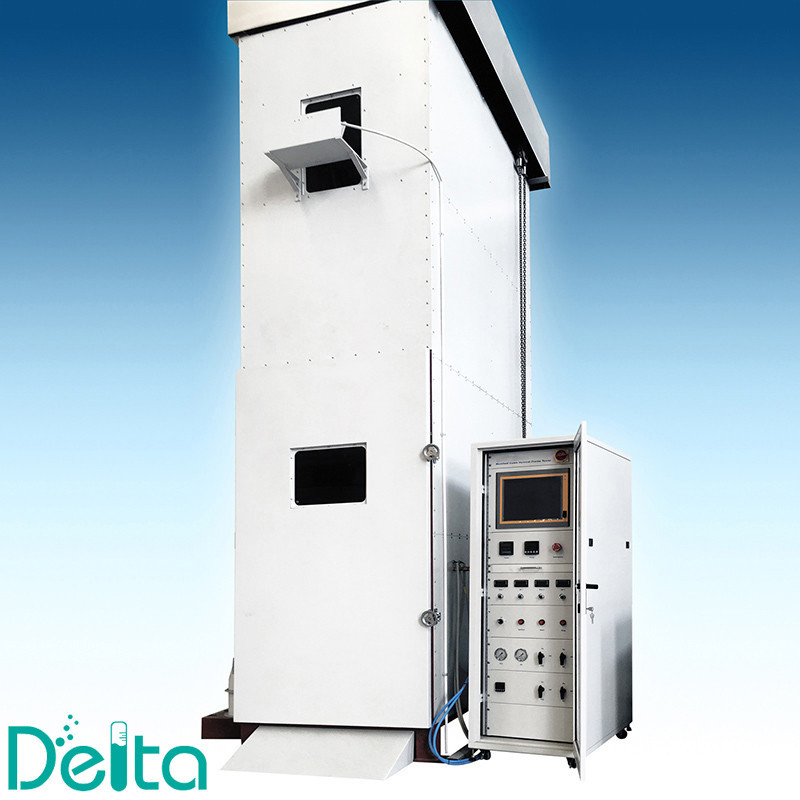

BCV Elektrische und optische Faser-Bundled-Kabel vertikaler Flammenverbreitungs-Tester Echtbild:
