IMO ISO5658-2 Wandoberflächenseitige Flammenverbreitungsprüfgeräte nach ASTM E1317

Einleitung:

• IMO Wandoberflächenseitige Flammenverbreitungsprüfung wird zur Bewertung der Verbrennungsmerkmale von Baustoffen und Schiffsmaterialien und zur Messung der Flammenverbreitungsrate, Flammen zur Entzündung nach Entfernungen verwendet,CFE (Kritischer Stromfluss beim Löschen) und Gesamtwärmeabgabe.

• This test method is originated from ISO 5658-2 (Reaction to fire tests–Spread of flame- Part 2 Lateral spread on building products in vertical configuration) and measures combustion characteristics of vertical specimen (155mmX800mm).

• Die Probe wird dem angemessenen Strahlungswärmefeld ausgesetzt und mit einem Thermoelement für Abgase gemessen, die durch den Verbrennungsverlauf als Einheit in mV kalibriert werden.

• IMO Wandoberflächenseitige FlammenverbreitungsprüfungAufzeichnungen der Flammenverbreitungsgeschwindigkeit, anschließend Aufzeichnungen der Entzündungs- und Löschzeit der Flamme für jede Entfernung der Proben.Wärme für die Dauerverbrennung (MJ/m2), Kritischer Stromfluss beim Löschen (kW/m2), Durchschnittliche Wärme bei anhaltender Verbrennung (MJ/m2), Gesamtwärmeabgabe (kW) usw.

Referenznormen:

• ISO 5658-2: Reaktion auf Brandprüfungen - Flammenverbreitung - Teil 2 Seitenverbreitung auf Bauprodukte in vertikaler Konfiguration;
• IMO-Resolution A. 653 ((16): Empfehlung über Brandprüfverfahren für die Entflammbarkeit von Schott-, Decken- und Deckveredelungsmaterialien;
• ASTM E 1317: Standardprüfmethode für die Entflammbarkeit von Oberflächenbeschichtungen für Seefahrzeuge;

Spezifikationen:

• Schiene zur einfachen Messung des Wärmeflusses der Strahlplatte in einem Abstand von 50 mm;
• IMO-Programm zur Erleichterung aller Kalibrierungen und Prüfungen sowie zur Ausdrucke der Ergebnisse nach Normen (IMO, ISO);
• Temperaturkontroller für das Strahlfeld: Ausrüstung zur Verhinderung der Rückkehr der Flamme zur Rückseite des Strahlfelds, zur Überprüfung der inneren Temperatur des Strahlfelds und zur automatischen Blockierung der Gaslösung.v/v bei Rückfluss der Flamme;
• MFC (Mass Flow Controller) zur einfachen Messung der Wärmemenge von Metangas bei der Messung des kritischen Wärmeflusses;
• Explosionssichere Optionen aller Steuerungssysteme für die Sicherheit bei der Verbrennung in der Strahlplatte sowie des Kontrollventils und seines Gasverschlussventils (Solenoidventil) zur Verhinderung des Rückflusses in der Gasleitung;
• "Technologie" für die "Verarbeitung" oder "Verarbeitung" von Geräten oder Geräten, die in einem bestimmten Bereich der Produktion oder der Herstellung verwendet werden.
• Abgas: 0,01 m3/s;
• Größe: 1650*810*1985mm, 300 kg;
• Stromversorgung: 220 V Wechselstrom, 60 Hz, 10 A;
• Gasquelle: Propangas, Metangas, Acetylengas, Druckluft;

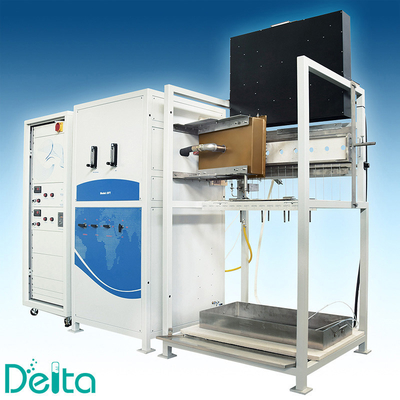

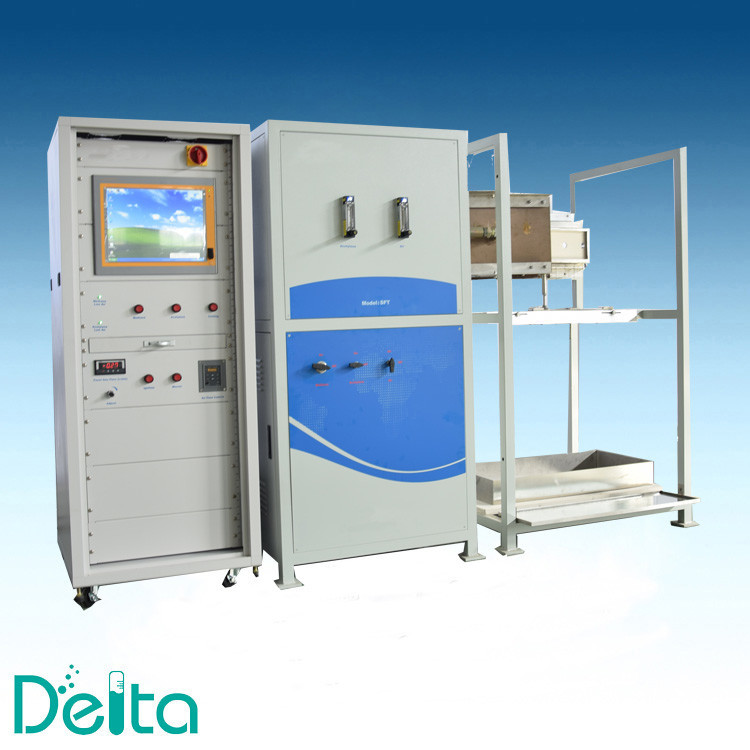

IMO Wandoberflächenseitige FlammenverbreitungsprüfungPrüferWirkliches Bild:
