Tester für die Entflammbarkeit von Baustoffen gegen direkte Flammenbelastung nach BS476 Teil 12

Einleitung:

• Anwendbar für die britische Baustoff- und Hochflammhemmerprüfung, entspricht den Normen der BS 476-7,die Prüfmethode zur Bestimmung der Klassifizierung der Flammenflächenverbreitung von Produkten.

• BS476-7 Tester für die Entflammbarkeit von Baustoffen gegen direkte FlammenbelastungDie Prüfmethode erfolgt durch die allmähliche Veränderung der Strahlungswärme,mit einer kleinen Flamme zur Entzündung von Proben, und Bestimmung des kritischen Wärmeflusses.

• BS476-7 Tester für die Entflammbarkeit von Baustoffen gegen direkte Flammenbelastung Die Fläche des Strahlungsfeldes beträgt 850 mm × 850 mm, der Prüfprobenhalter verwendet eine Wasserkühlmethode, die mit einem Kalibrierbrett und einem Wärmeflusssensor ausgestattet ist, mit dem das Wärmeflussprofil kalibriert werden kann.Für den Laborbereich sind höhere Prüfgeräte erforderlich., muss der Benutzer mehr Sicherheitsvorkehrungen treffen, um das Prüfgerät zu montieren.

Standards:

BS 476 Teil 7

Anwendungsbereich:

• Baumaterialien;

Eigenschaften:

• Dieses Gerät besteht aus einer Strahlungsplatte, die senkrecht in einer Umgebung montiert und auf einem Rahmen gestützt ist.

• Die Strahlungswand ist mit einer Gas-Luft-Mischung befleckt.

• Die Strahlungsplatte hat eine Quadratfläche von 850 mm für einen porösen feuerfesten Brennerblock, der eine effiziente Verbrennung des Luft-Gas-Luft-Gemischs ermöglicht.mit einer Breite von mehr als 20 mm,.

• Das Strahlungsfeld und seine Umgebung werden auf einem Rahmen gestützt, so dass sich die Mitte des Panels etwa 1250±100 mm über dem Boden befindet.

• Ein Probenhalter und eine Pilotenflammenanordnung an einer Seite des Geräts.

• Der Probenhalter besteht aus einem wassergekühlten Stahlrahmen mit wassergekühlten Flächen.Die Gesichtsplatten überlappen die Proben um 20±2 mm an ihren oberen und unteren Kanten und über den vertikalen Rand neben der Strahlungsplatte.

• Eine federbelastete Klemme wird eingesetzt, um die Probe an die Gesichtsplatten zu klemmen.

• Die tragbare Wasserversorgung des Probenhalters sorgt dafür, dass die maximale Temperatur am Ausgang vom Probenhalter 35 °C nicht überschreitet.

• The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.

• Die Höhe des Probenhalters ist so geschraubt, dass er zwischen den Prüfungen horizontal von der Oberfläche des Strahlungsfeldes abgewälzt werden kann.von der Prüfposition zur Standbyposition und umgekehrt.

• Der Pilotbrenner besteht aus einem Stahlrohr.

• Die Gas- und Luftleitungen zum Strahlungsbereich umfassen Durchflussmessgeräte, Druckregler, Steuerventile und Sicherheitsvorrichtungen.

• Wärmeflussmesser: Bereich: 0 ~ 50 kw/m2; Oberflächenemissivität:ɛ=0,95±0.05.

• Scheinkalibrationsbrett mit Halter, kalibriertem Wärmeflussmesser und Montage.

Parameter:

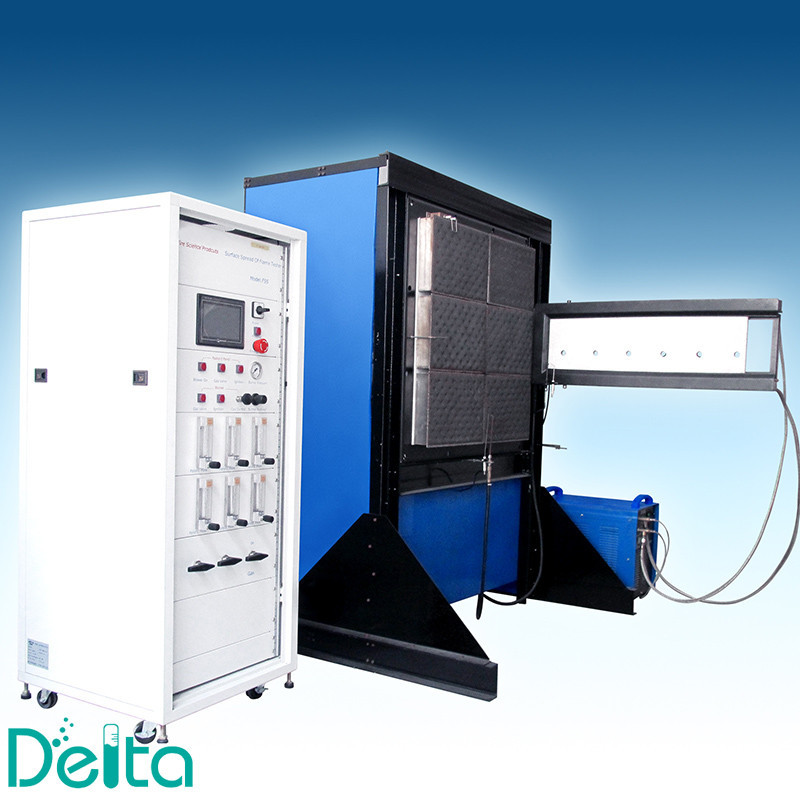

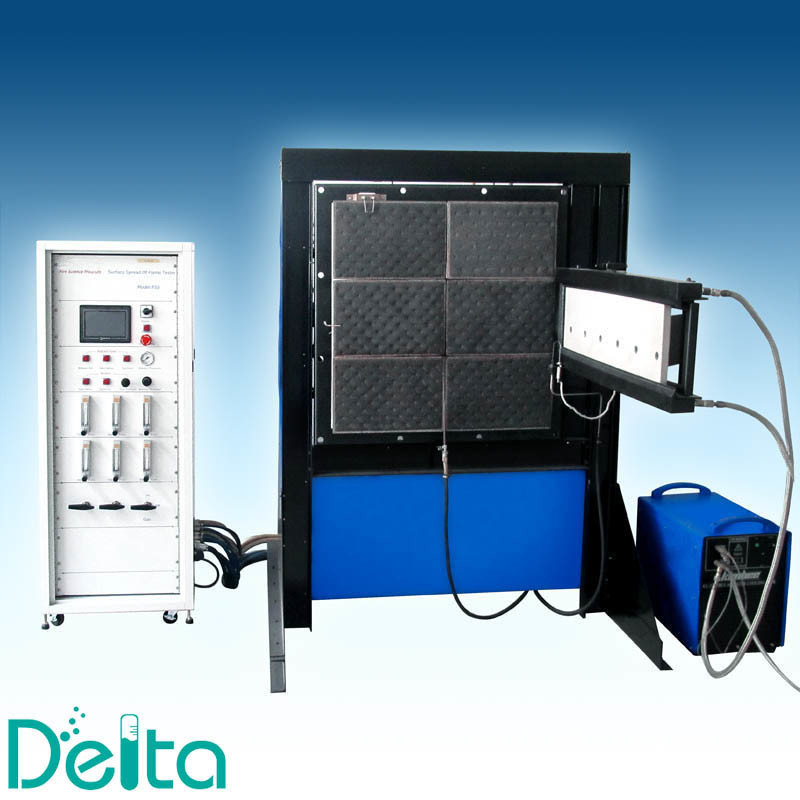

BS476-7 Tester für die Entflammbarkeit von Baustoffen gegen direkte FlammenbelastungWirkliches Bild:
