Baumaterial und Einbaumaterial Tropfprüfer --Modell NF505

Einleitung:

• Die Tropfprüfung nach NF P 92-505 ist eine zusätzliche Brandreaktionsprüfung für Baustoffe der Klassifizierung M.Es wird für thermisch schmelzende Materialien verwendet, für die einige entzündete oder nicht tropfendeBei der Hauptprüfung kann dies entweder der elektrische Brennerversuch für flexible und dünne Materialien (NF P 92-503) sein.oder der Strahlentest (Epiradiator-Schrank) für starre oder flexible und dicke Materialien (NF P 92-501).

• Im Prinzip führt eine Entzündung der Baumwolle beim Tropfversuch zur Einstufung in die M4-Klasse.die bei der Hauptprüfung ermittelte Einstufung bleibt erhalten oder das Material wird nach der Tatsache, ob während derselben Hauptprüfung nicht entzündete oder entzündete Tropfen aufgetreten sind, herabgestuft.. Bei Hohlungen ohne Entzündung oder mit kurzfristiger Entzündung bei der HauptprüfungDiese Beschreibung gilt auch für die ergänzende Flammenbeständigkeitstest (NF P 92-504), wenn während dieser ergänzenden Prüfung wieder nicht entzündete oder entzündete Tropfen aufgetreten sind..

Anwendungsbereich:

• Baumaterialien;

• Schienen;

• Innenräume für Fahrzeuge

Eigenschaften:

Das Tropfprüfgerät besteht aus folgenden Elementen, die auf einer gemeinsamen Basis zusammengesetzt sind:

• Im oberen Teil des ersten Ständers befindet sich die Wärmequelle des Typs Epiradiator mit einer Nennleistung von 500 W.mit einer Leuchtfläche aus einer durchscheinenden glasförmigen geschmolzenen Kieselsäure-Scheibe von 100 mm Durchmesser.

• Eine bewegliche Handgriffeinrichtung ermöglicht es, die Epiradiatorstütze leicht nach oben zu heben, um sie in der horizontalen Ebene um 90° zu drehen, um sie vom Prüfstück zu entfernen.

• Der zweite Stützpunkt ist mit einer höhenverstellbaren Baugruppe ausgestattet, deren oberer Teil die Stütze des Prüfstücks und der untere Teil der Tropfbehälter ist, wobei diese beiden Teile 300 mm voneinander entfernt sind.

• Die Prüfstückstütze besteht aus einem Metallring, auf dem ein flaches kreisförmiges Gitter aus Edelstahldraht liegt.

• Der Tropfbehälter besteht aus einer kleinen Schüssel, deren flacher Boden vollständig mit Baumwolle bedeckt ist.

• A guiding mark bound up with the epiradiator support and a graduated metal rule fixed to the pole of this second stand allow to adjust the distance between the radiant surface of the epiradiator and the upper face of the test piece.

Parameter:

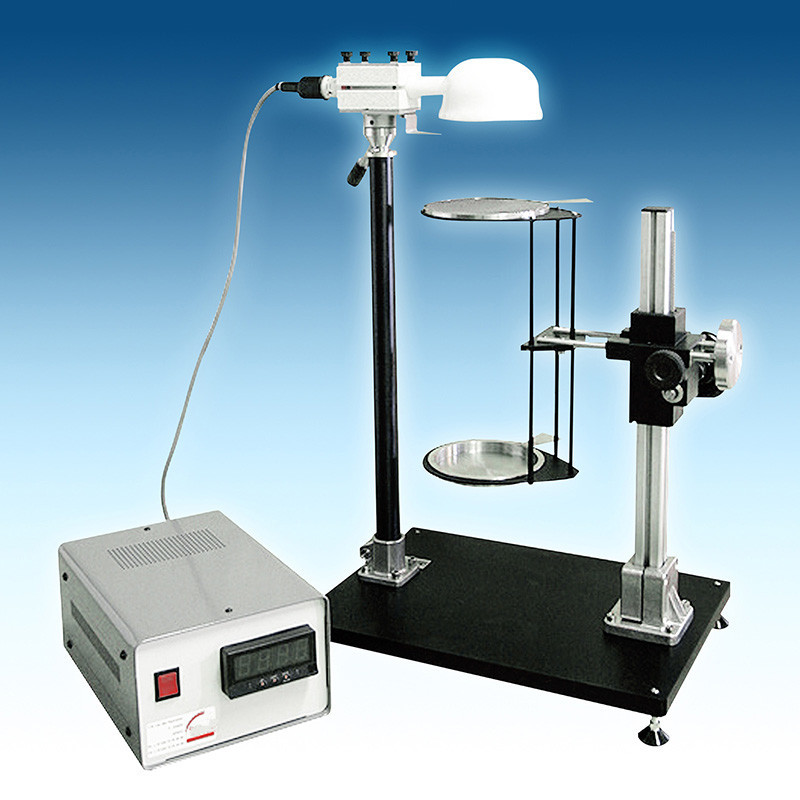

NF505 Tropfprüfer Echtbild:
