Drei-Phasen-Leistungsqualitätsanalysator, Datenlogger für die Leistungsqualität

Drei-Phasen-Leistungsqualitätsanalysator, Datenlogger für die Leistungsqualität

Einleitung:

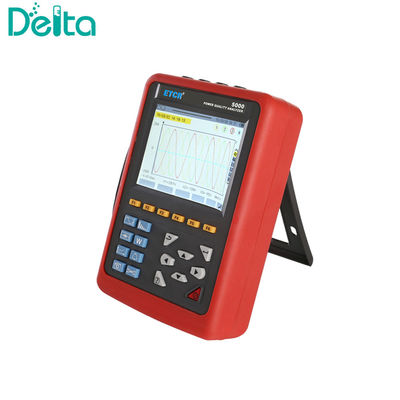

ETCR-5000Drei-Phasen-Stromqualitäts-Analysator, Stromqualitäts-Datenlogger istspeziell für die umfassende Analyse und Diagnose aller elektrischen Spannungs-, Strom-, Leistungs-, Leistungs-, Harmonik- und Phasenparameter ausgelegt.


Es gilt für die Elektrizitätsindustrie, die Petrochemie, die Metallurgie, die Eisenbahn, Bergbauunternehmen, wissenschaftliche Forschungseinrichtungen und die Messtechnik.
ETCR-5000 3-phasiger Leistungsqualitätsanalysator Leistungsqualitätsdataloggerist fürFeldversuche in drei Phasen, multifunktional und intelligent, prägnant von Mensch und Maschine betrieben.

Parameter:

Einflussfaktor	Prüfobjekt	Grundzustand	Arbeitsbedingungen
Umgebungstemperatur	Alle Parameter	(23 ± 2) °C	-10°C bis 40°C
Relative Luftfeuchtigkeit	Alle Parameter	40% bis 60%	< 80%
Phase-Neutrale Spannung	Alle Parameter	(100 ± 1%) V	1.0V ~ 1000V
Phase-zu-Phase-Spannung	Wirkliche RMS-Phase-zu-Phase-Spannung	(200 ± 1%) V	1.0V bis 2000V
Strom	Wahrer RMS-Strom	(5 ± 1%) A	10mA bis 1000A
Netzfrequenz	Alle Parameter	50 Hz±0,1 Hz	40 Hz bis 70 Hz
Phasenwechsel	Aktive Leistung und aktive Energie	Cosφ=1	Cosφ: 0,2 bis 1.0
	Reaktionsleistung und Reaktionsenergie	Sinφ=1	Sinφ: 0,2 bis 1.0
Harmonische	Alle Parameter	< 0,1%	00,0% bis 100%
Spannungsungleichgewicht	Alle Parameter	< 10%	00,0% bis 100%
Betriebsspannung der Vorrichtung	Alle Parameter	DC9.8V±0.1V	DC 9,5 V bis 10,5 V
Außen elektrisches Feld, Magnetfeld	Alle Parameter	Vermeiden Sie
Prüfungsposition	Gemessene verwandte Parameter des Stroms	Testdraht in der Mitte der Klammer.

Stromversorgung	Wiederaufladbare Lithium-Ionen-Batterie 9,6V, Ersatzladegerät.
Batterieanzeiger	Wenn die Spannung zu niedrig ist, schaltet sie nach 1 Minute automatisch ab.
Stromverbrauch	Stromverbrauch bei normaler Prüfung von 490 mA bei fortlaufendem Betrieb für 8 Stunden.

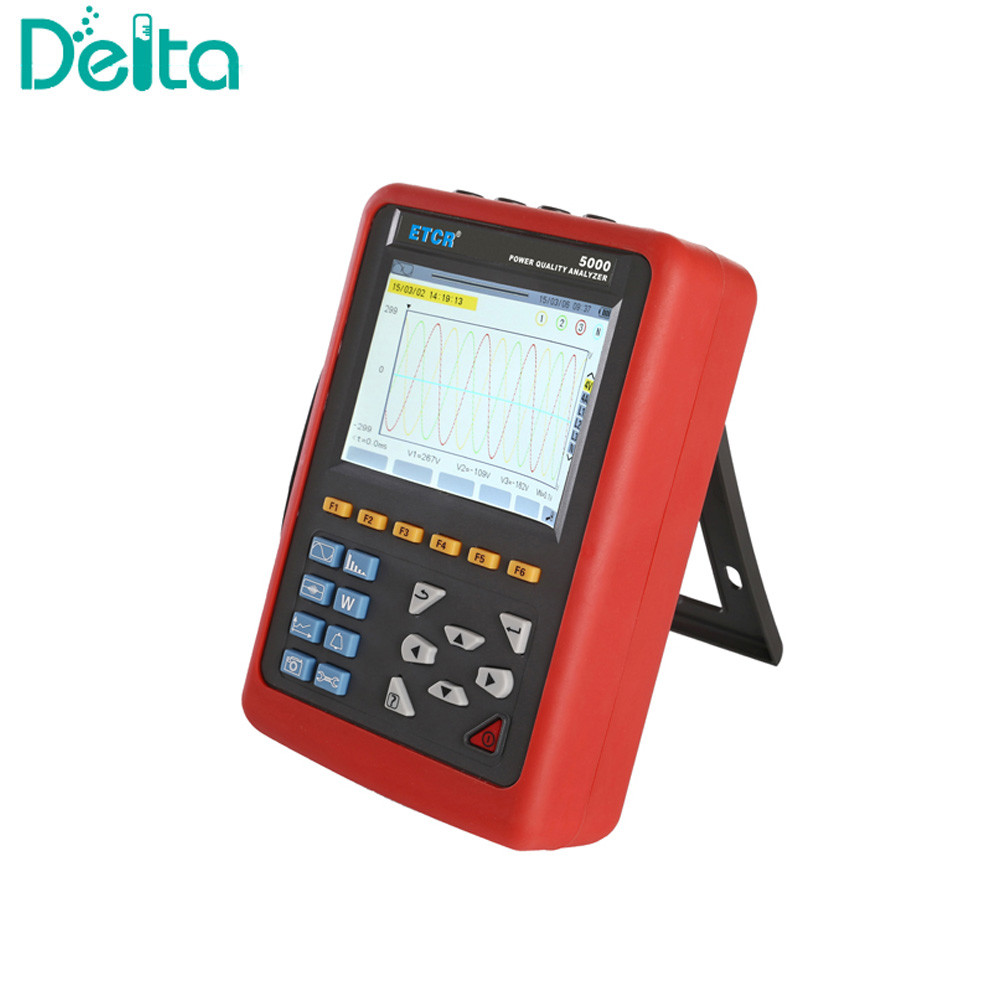

Anzeigemodus	LCD-Farbbildschirm, 640*480 Punkte, 5,6 Zoll, Bildschirmbereich: 116mm*88mm.
Größe der Klemme	008 kleine Schärfstrommast: 7,5 mm*13 mm; 040 Kreislaufstrommast: 35 mm*40 mm; 068 Kreislaufstrommast: 68 mm*68 mm;
Abmessungen der Geräte	L*W*H: 240mm*170mm*68mm.

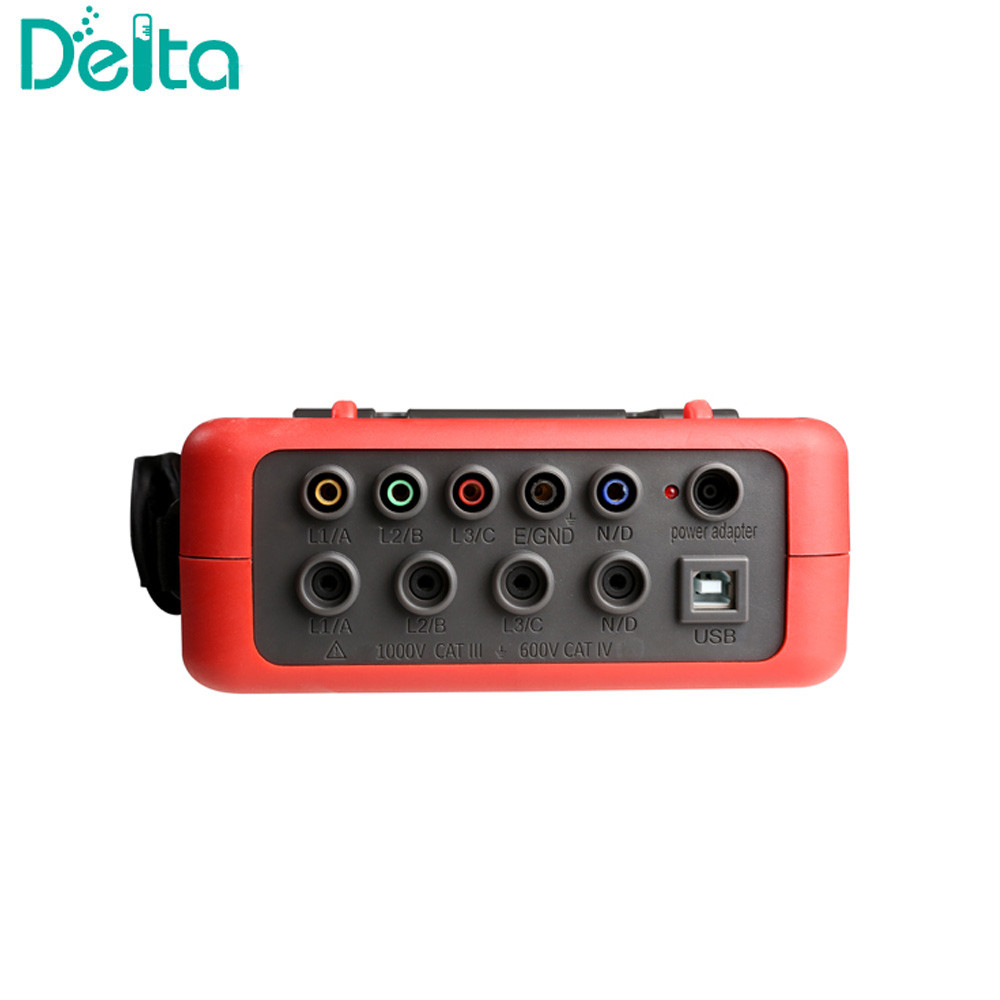

Anzahl der Kanäle	4U/4I.
Phase-zu-Phase-Spannung	1.0V bis 2000V.
Phase-Neutrale Spannung	1.0V bis 1000V.

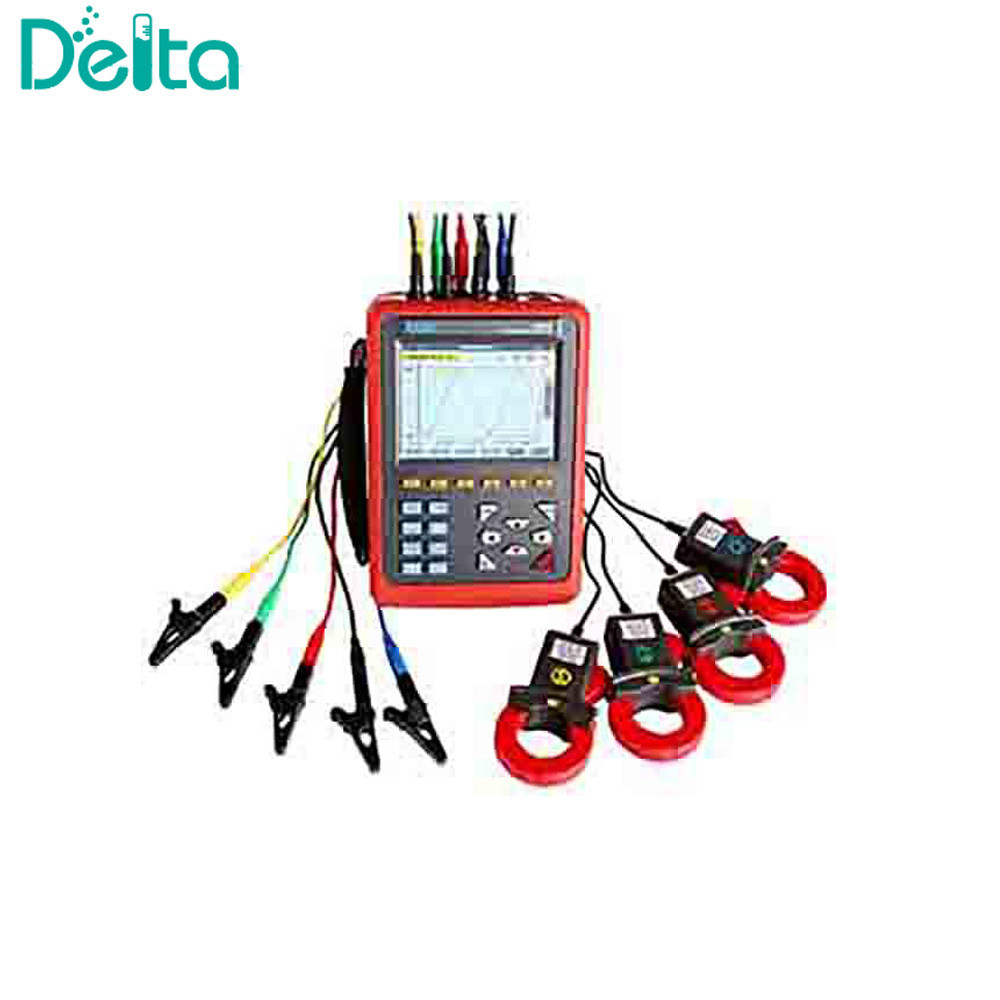

Strom	008 Stromklemmen: 10mA bis 10,0A; 040 Stromklemmen: 0,10A bis 100A; 068 Stromklemmen: 1,0A bis 1000A; Optional Stromtransformator: Instrumenteneingabestrom 1mA bis 500mA.
Häufigkeit	40 Hz bis 70 Hz.
Parameter des Stroms	W, VA, Var, PF, DPF, cosφ, tanφ.
Energieparameter	Was, was, was.
Harmonische	Befehl 0 bis 50.
Gesamtharmonische Verzerrung	Befehl 0 bis 50, jede Phase.
Expertenmodus	- Ja, das ist es.
Anzahl der vorübergehenden Aufzeichnungen	150 Sätze.
Spannungsflimmern	- Ja, das ist es.
Startmodus	Ja, 100 Sekunden.
3 Phasen Ungleichgewicht	- Ja, das ist es.
Aufzeichnung	300 Tage (gleichzeitige Aufzeichnung von 20 Parametern, Aufzeichnung eines Punktes alle 5 Sekunden).
Min/Max aufgezeichneter Wert	Messung von Höchst- und Mindestwerten über einen bestimmten Zeitraum.
Alarm	40 verschiedene Arten von Parameterauswahl, 12.800 Alarmprotokolle.
Höchststand	- Ja, das ist es.
Anzeige des Phasordiagramms	Automatisch.
Kapazität der Momentaufnahmen	60.
Menüsprache	Englisch/Chinesisch.
Kommunikation	USB-Stick.
Automatisches Ausschalten	Wenn eine Alarmkampagne eingeleitet wird oder eine Suche nach Übergangsströmen, ein Eindringen von Strom oder eine Trend-Aufzeichnung aussteht oder im Gange ist, schaltet sich das Gerät nicht automatisch aus.
	In anderen Testmodus 15 Minuten ohne Tastendruck, automatisches Herunterfahren nach Anforderung von 1 Minute.
Hintergrundbeleuchtung	Ja, geeignet für den Gebrauch in der Nacht und an dunklen Orten.
Gewicht	Gastgeber: 1,6 kg (mit Akku).

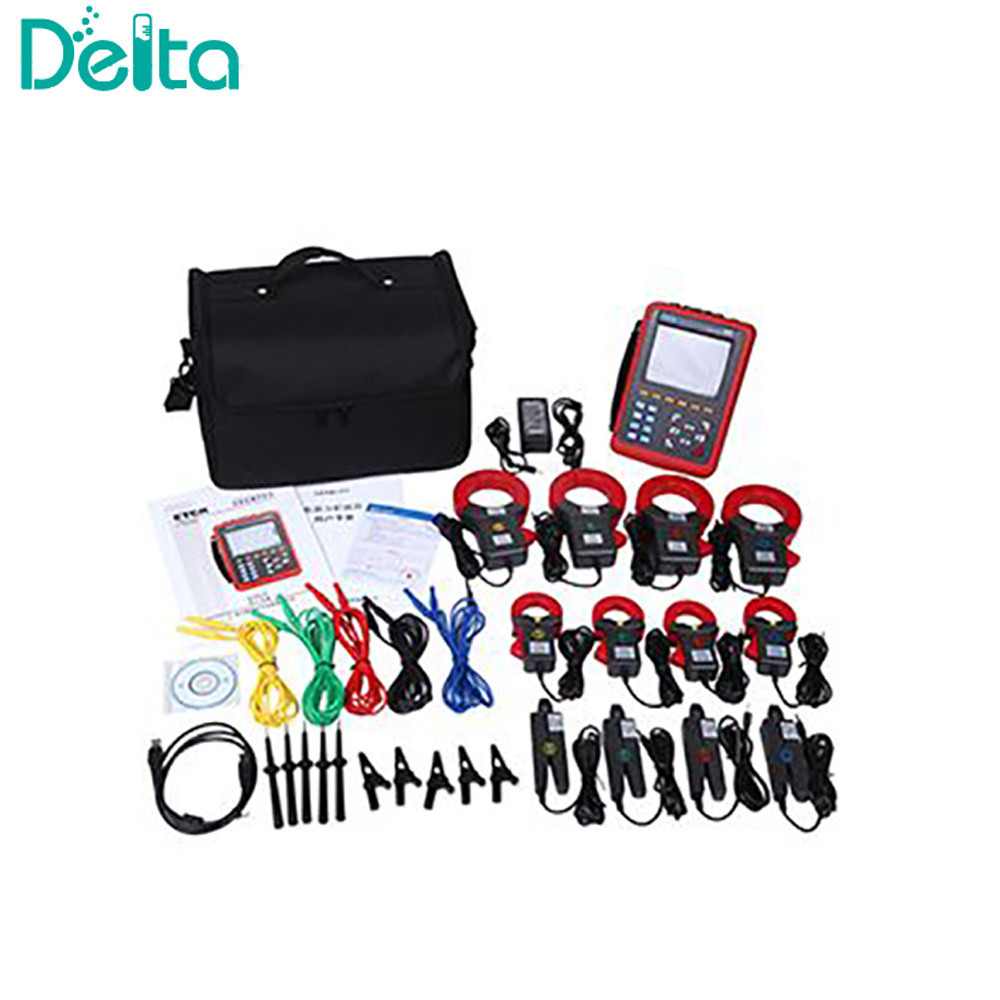

	008 kleine Schärfstrommast: 170 g*4;
	040 Kreislaufstrommast: 190 g*4;
	068 Kreislaufspannung: 510g*4;
	Prüfleitungen und Stromanschluss: 900 g;
	Gesamtgewicht: ca. 10,5 kg (einschließlich Verpackung).
Länge des Spannungsprüfdrahtes	3 Meter.
Länge des Stromsensorleiters	Zwei Meter.
Betriebstemperatur und Feuchtigkeit	-10°C bis 40°C; unter 80% Rh.
Speicherumfeld	-10°C bis 60°C; unter 70% Rh.
Eingangsimpedanz	Eintrittsimpedanz der Prüfspannung: 1MΩ.
Widerstandsspannung	Widerstand 3700V/50Hz sinusförmige Wechselstromspannung für 1 Minute zwischen Instrumentverkabelung und Schale.
Isolierung	Zwischen Instrumentenausrichtung und Schale ≥ 10 MΩ.
Struktur	Doppelschutz mit Schwingungsschutz.
Sicherheitsregeln	IEC 61010 1000V Kategorie III / 600V Kategorie IV, IEC 61010-031, IEC 61326, Verschmutzungsgrad: 2.
Verpackungsgröße	400*270*270 mm) (L*W*H)
Gewicht	8 kg

Funktionen:

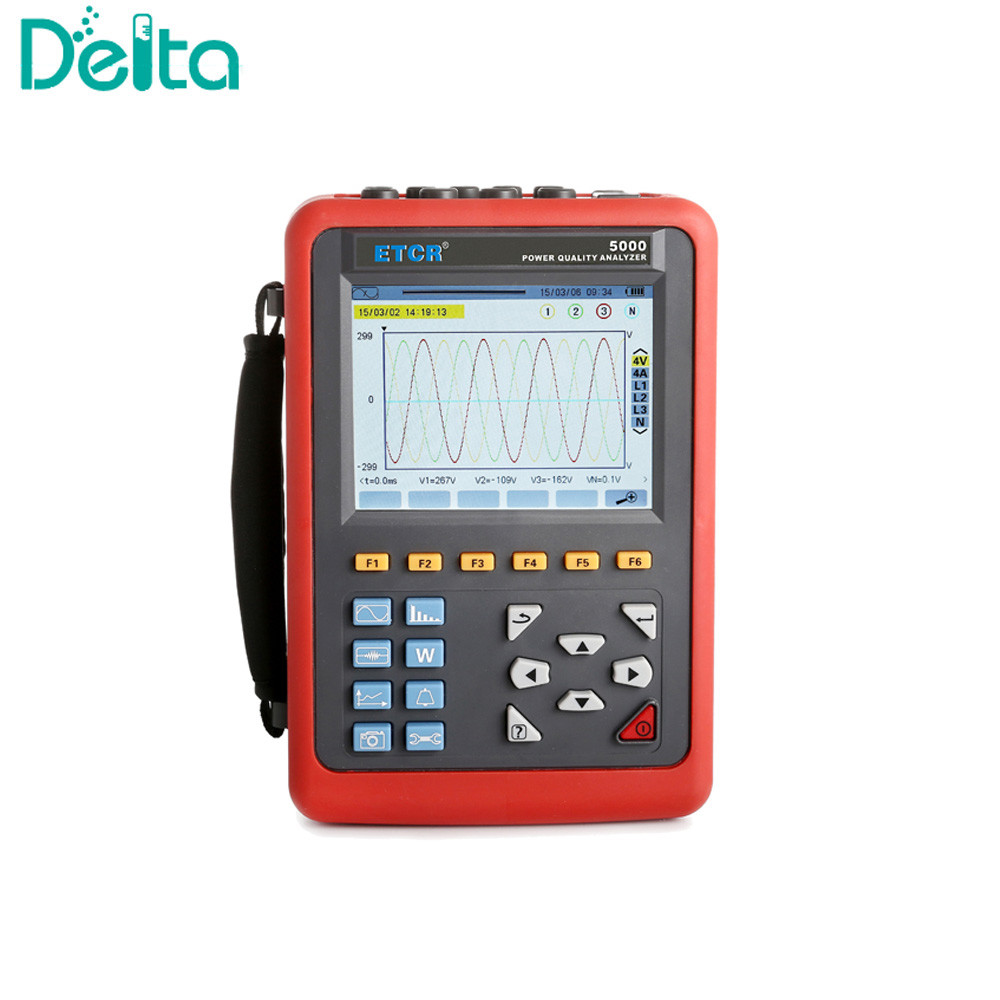

Echtzeit-Anzeige der Wellenform (4-Kanal-Spannung/4-Kanal-Strom).
Wahre RMS-Werte von Spannungen und Strömen.
Die Gleichstromkomponenten von Spannungen.
Spitzenstrom- und Spannungswerte.
Mindest- und Höchstwerte für RMS-Strom und Spannung für Halbzyklen.
Phasordiagramm anzeigen.
Messung jeder Harmonik bis zur Ordnung 50.
Strichdiagramme zeigen die harmonischen Verhältnisse von Strom und Spannung jeder Phase.
Gesamtharmonische Verzerrung (THD).
Aktive, reaktive, scheinbare Leistung, nach Phasen und kumulativ.
Aktive, reaktive, scheinbare Energie nach Phasen und kumulativ.
Transformator K-Faktor.
Leistungsfaktoren (PF) und Verschiebungsfaktoren (DPF oder COSΦ).
Kurzfristige Spannungsflimmern (PST).
Drei-Phasen-Ungleichgewicht (Strom und Spannung).
