Far 25.853 Boeing Bss 7365 Luftfahrtmaterialien Feuerprüfgeräte

FAR 25.853 Boeing BSS 7365 Feuerprüfgeräte für Luftfahrtmaterialien

Einleitung:

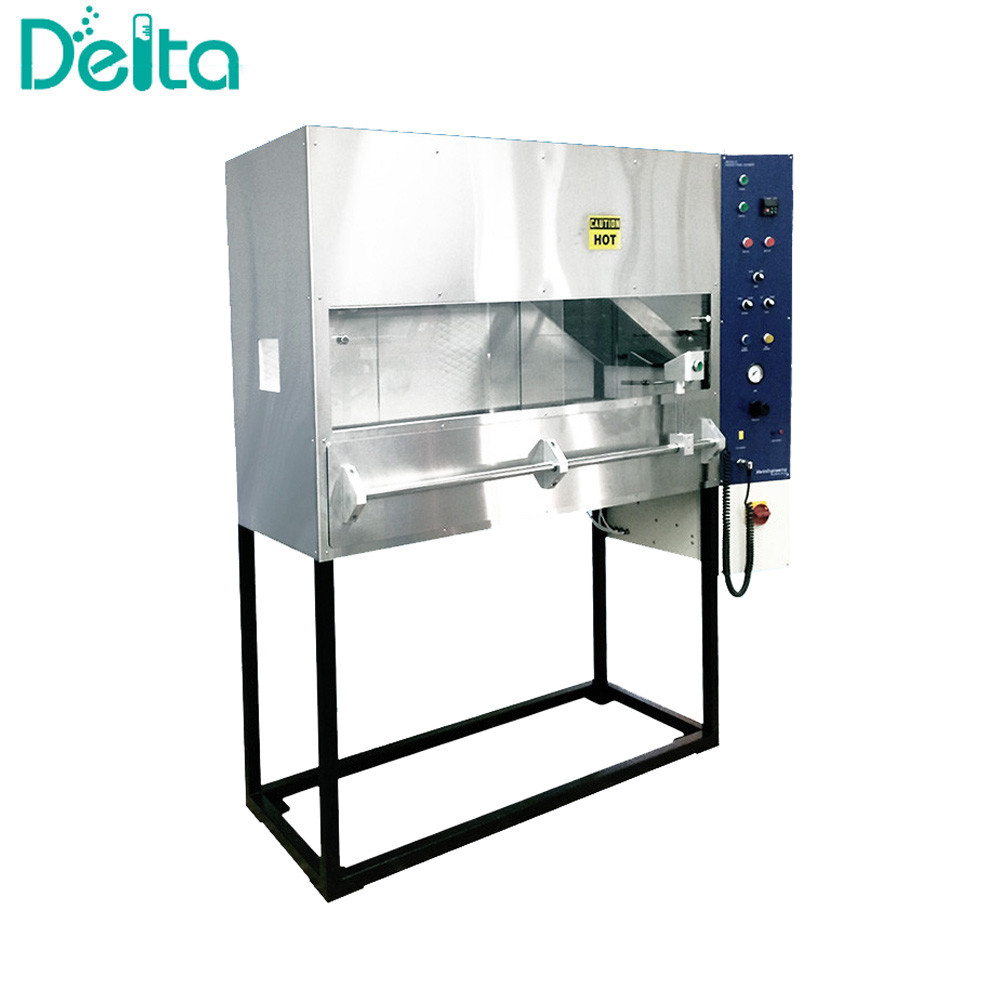

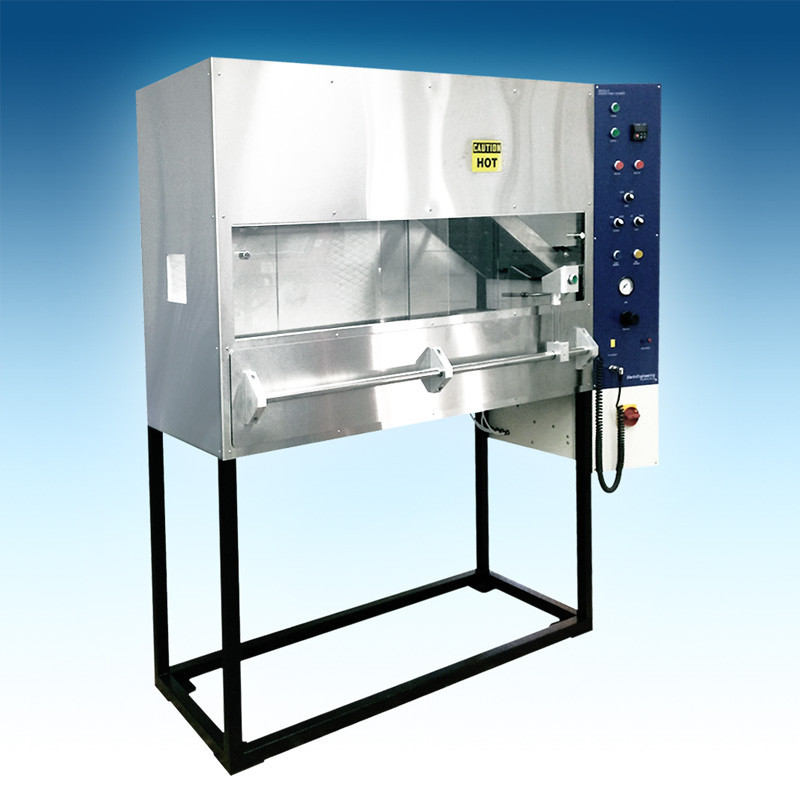

FAR 25.853 Boeing BSS 7365 Feuerprüfungsausrüstung für Luftfahrtmaterialien, nach FAR Teil 25 Anlage F Teil VI, is designed to evaluate the flammability and flame propagation characteristics of thermal or acoustic insulation material used in an aircraft cabin when exposed to an electric radiant heat source and a defined flame source.

FAR 25.853 Feuerprüfgeräte bestehen aus:

• Die Radiant-Testkammer besteht aus Edelstahl und einer feuerfesten Innenplatte von 0,5 Zoll, besteht aus einem Glasfenster, einem inneren Schornstein und Schiebetischen.
• Die Strahlungswärmequelle ist eine 400VAC 3-phasige elektrische Heizplatte mit PID-Temperaturregelung und einer Temperaturregelungsgenauigkeit von 0,1 Grad.
• Die Strahlwärmequelle ist in einem Rahmen mit sechs 76 mm breiten Strahlstreifen montiert.mit einer Breite von mehr als 20 mm,.
• Die Strahlplatte wird in der Prüfkammer in einem Winkel von 30° zur horizontalen Ebene der Probe gelegt.
• Es ist ein pneumatischer Schiebetisch vorhanden, der es dem Benutzer ermöglicht, die Ein- und Ausfahrt der Probe automatisch zu steuern.
• Der Brenner ist ein axisymmetrischer Propan-Luftbrenner mit 0,15 mm Öffnung mit einem Venturi-Vormischgerät.
• Ein beweglicher Brenner (pneumatischer Antrieb), der es ermöglicht, die Flamme horizontal und mindestens 51 mm über der Probeebene zu halten.
• ein Thermoelement, das auf der Rückseite des Gehäuses, 279 mm von der Rückwand des Gehäuses, 292 mm von der rechten Seite der Gehäusewand und 51 mm unterhalb der Strahlplatte eingebaut werden kann,mit einer Genauigkeit von 2 Grad.
• Wassergekühlter Wärmeflussmesser mit einem Messbereich von 0 bis 50 KW/m2, mit einem selbstzirkulierenden Wasserkühlsystem ausgestattet.
• Der Kalibrierhalterrahmen verfügt über drei 25,4 mm Durchmesser-Steckdosen durch die Stützplatte,die Mitte des ersten Jacks ist 191±3 mm von der Oberfläche der Wärmestrahlungsplatte entfernt und die Mitte der beiden benachbarten Jacks ist 51 mm voneinander entfernt.
• Bietet zwei Probenhalter, zwei Probenhalter, einen Standardtyp und einen kurzen Typ für die Hook-and-Loop-Prüfung.
• Ausgestattet mit Datenerfassungssystem und Fenstersoftware.
