Mit Batterie ausgestattetes tragbares Instrument zur Polaritätsprüfung des Drehverhältnisses des Transformators

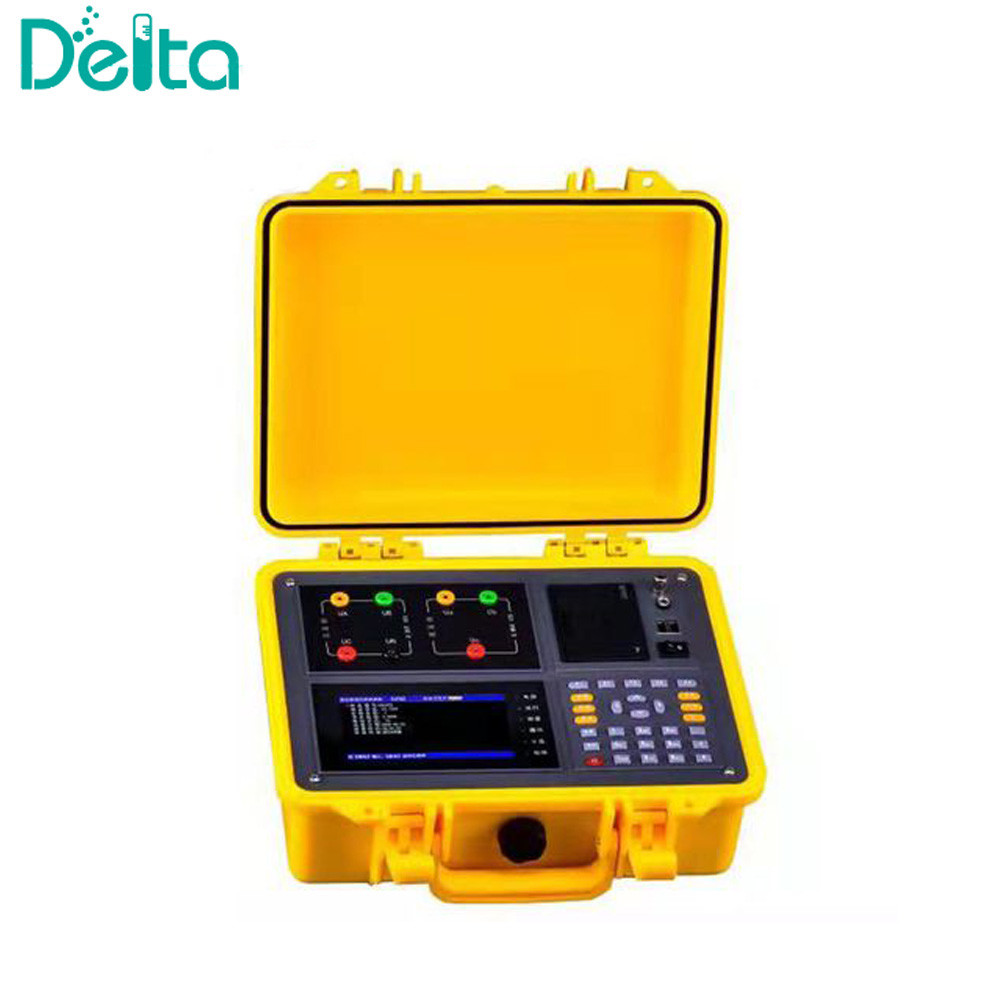

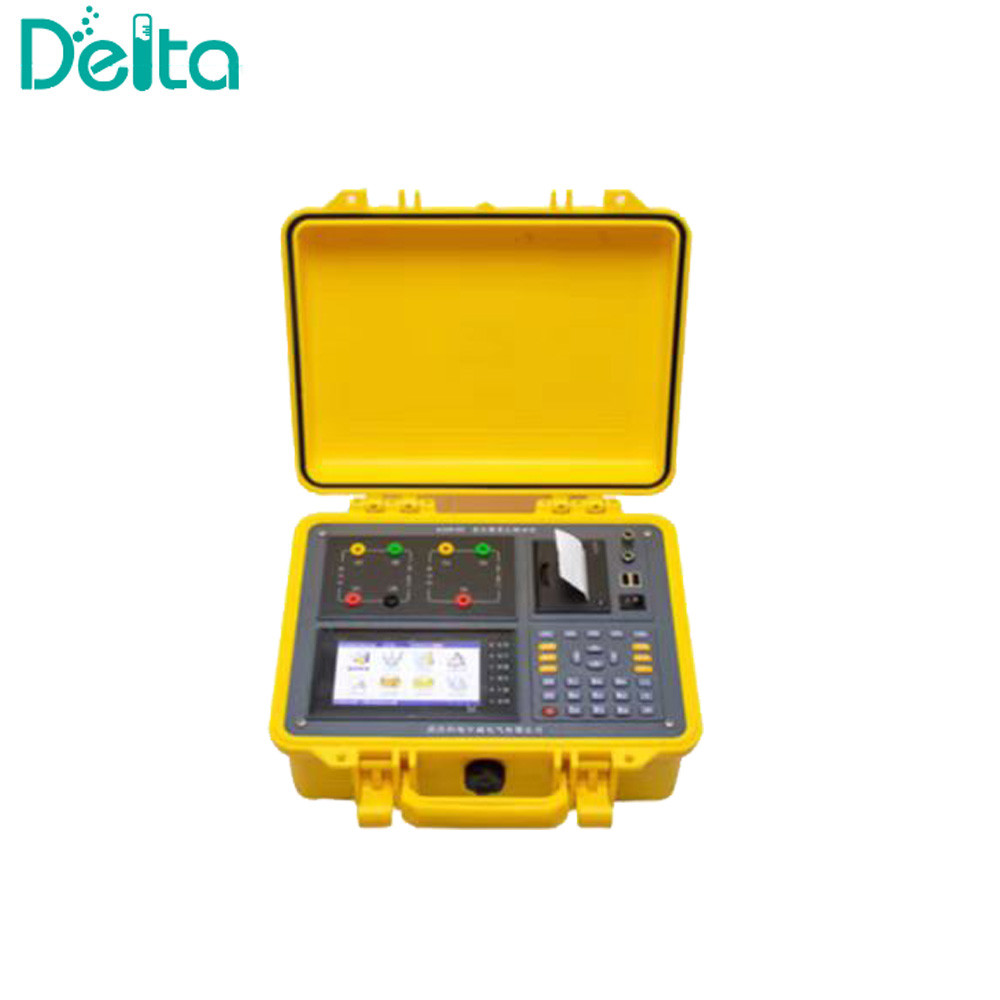

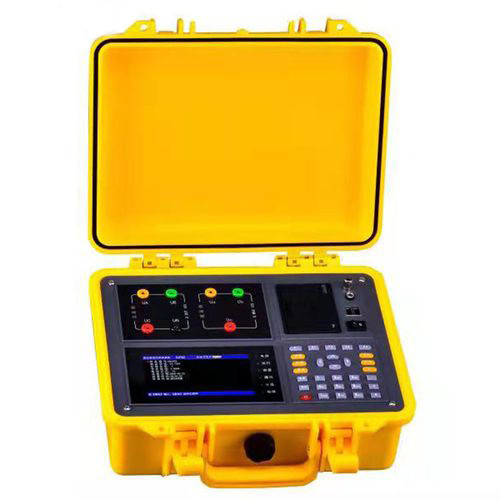

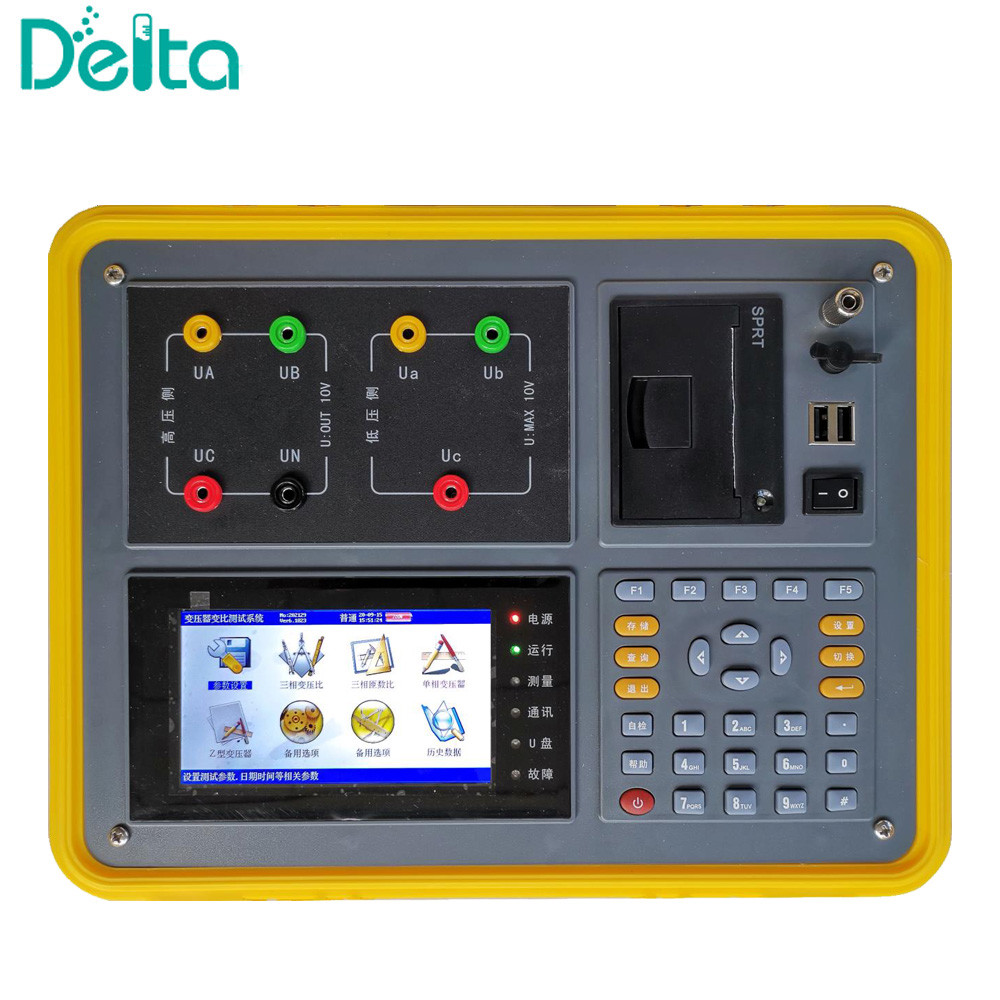

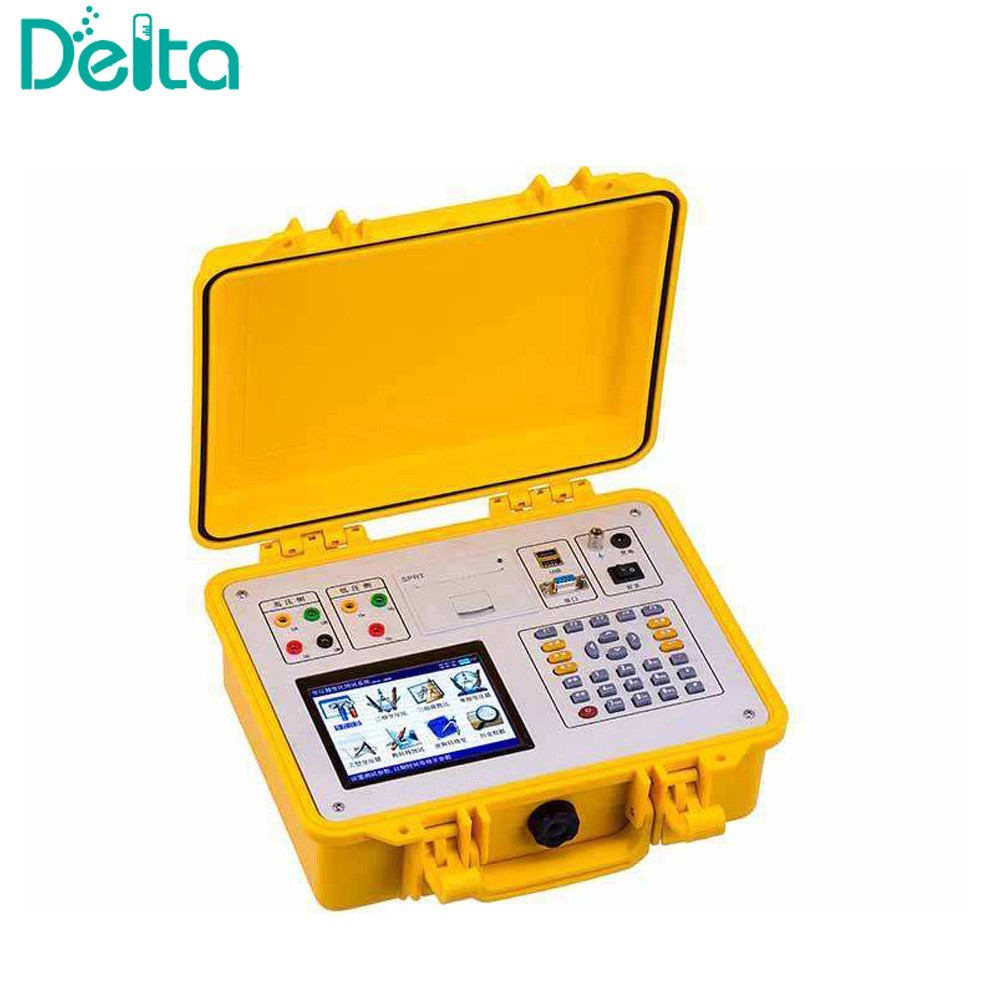

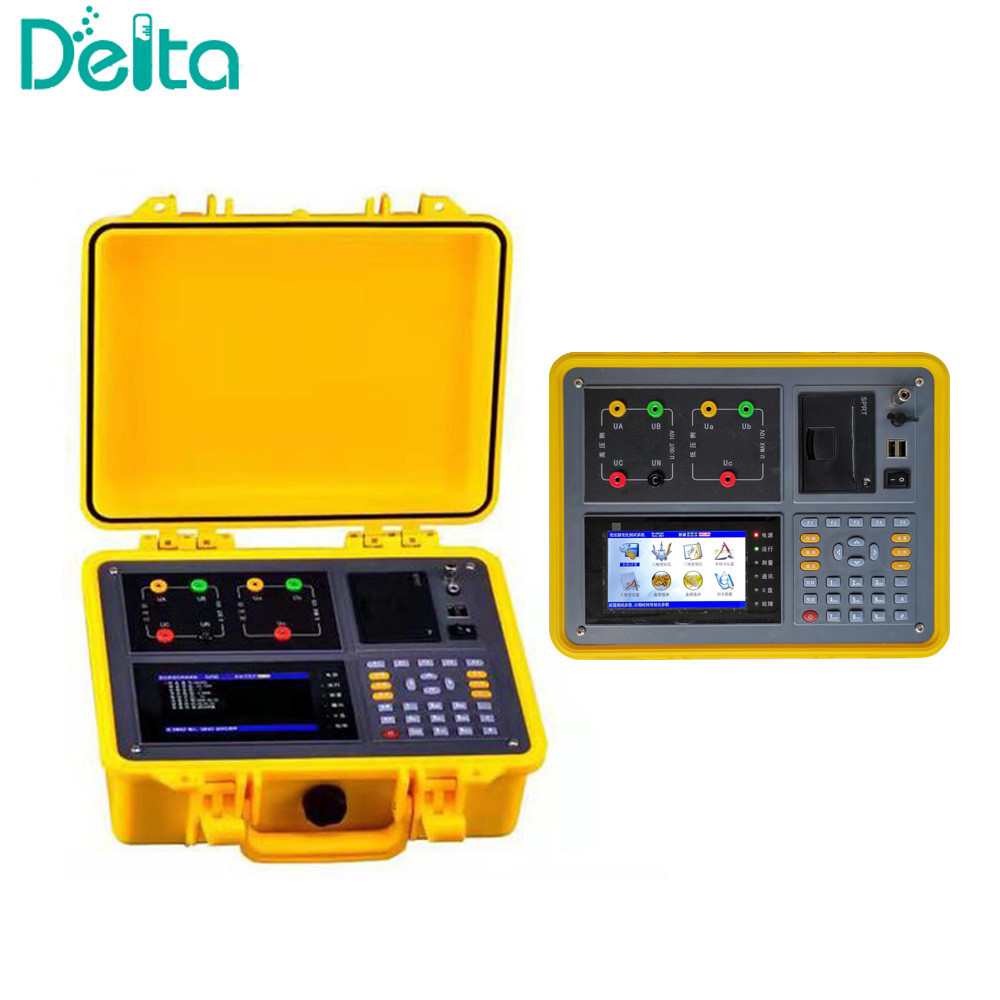

TTR-III mit Batterie-Transformator, tragbares Instrument zur Polaritätsprüfung des Drehverhältnisses

Einleitung:
TTR-III Portable Transformer Turn Ratio Polarity Testing Instrument wird von unserer Firma unabhängig entwickelt und nach den Anforderungen des Benutzers vor Ort hergestellt.vollständig in Betrieb, und stabil und zuverlässig in den Daten.
Gleichzeitig ist es auchDie erste Variable Ratio Testerin China, dasskann Blindtest durchführen(genaue Messung ohne Kenntnis der Anschlussmethode und der Gruppe des zu prüfenden Transformators)und prüfen Sie den parallelen Betrieb des Haupttransformators.
TTR-III Portable Transformer Turn Ratio Polarity Testing Instrument kann das Problem des parallelen Betriebs von Transformatoren von der Wurzel aus testen.
TTR-III Portable Transformer Turn Ratio Polarity Testing Instrument ist der fortschrittlichste und multifunktionale Drehverhältnis Tester in China.

Hauptparameter:
1- Verhältnismessbereich: 0,9 bis 10000
2. Messgeschwindigkeit: Abschluss der dreiphasigen Prüfung innerhalb einer Minute.
3Genauigkeit: Hochspannungsseitenspannung 0,05%, Niederspannungsseitenspannung 0,1%
4.Ratio Messgenauigkeit: 0,9-1000: 0,1% 1000-3000: 0,2% 3000-10000:00,3%
5- Stromversorgung: AC220V, 50Hz und DC-Wiederaufladbatterie.
5Gewicht: 3 kg

Hauptmerkmale:
1- Mehrfunktionalität

Parameterprüfung	Einphasentransformator	3 Phasentransformator
Umdreht Ratio Testing	- Ja, das ist es.	- Ja, das ist es.
Prüfung des Phasenwinkels	- Ja, das ist es.	- Ja, das ist es.
Polaritätsprüfung	- Ja, das ist es.	- Ja, das ist es.
Vektorgruppenprüfung	/	- Ja, das ist es.

2. Blindprüfung: Es ist nicht erforderlich, die Verdrahtungsmethode und -gruppe auszuwählen und die Messung von Y/△,△/Y-Transformatoren erfordern keinen externen Kurzschluss, und die Verkabelungsmethode kann automatisch entsprechend dem ausgewählten Prüfgehalt gewechselt werden.
3. Tap-Test: Es kann schnell das Transformationsverhältnis und den Transformationsverhältnisfehler an jeder Tap-Wechslerposition messen. Das Nennverhältnis muss nur einmal eingegeben werden,und der Transformationsverhältnisfehler jeder Leitungsposition kann ohne wiederholte Eingabe berechnet werden.
4Die Größen- und Phasenbeziehungen zwischen verschiedenen Spannungen und Strömen werden visuell durch Vektordiagramme dargestellt, so daß die Benutzer die eigentliche Bedeutung jedes Parameters leicht verstehen können.
5Die von diesem Gerät verwendete Prüfquelle ist eine digital synthetisierte Standard-Sinusoidal-Digitalquelle mit einem Verzerrungsgrad von weniger als 0.1% und wird nicht von der Qualität der Betriebsstromversorgung beeinflusst
