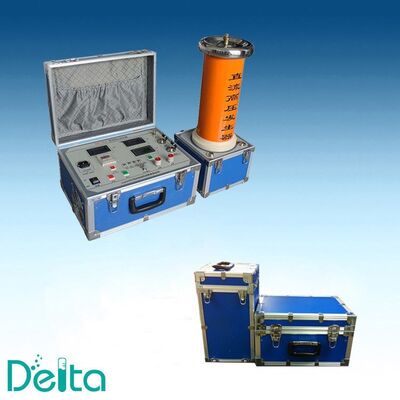

Der ZGF-400kV/3mA DC Hochspannungsprüfgerät ist ein reihenerregter, ölisolierter DC-Hochspannungsgenerator, der für Feld- und Labortests von Leistungskabeln der Klasse 110kV und 220kV, Überspannungsableitern aus Zinkoxid, Muffen, Transformatoren und Schaltanlagen entwickelt wurde. Er liefert eine kontinuierlich einstellbare DC-Ausgangsspannung von 0-400kV bei einem Nennstrom von 3mA, mit einer automatischen Referenzspannungsfunktion von 0,75 U1mA für die Ableitstromprüfung von MOA (Metalloxidableitern).

Anwendung

Die DC-Durchschlagsspannungsprüfung bleibt die praktischste Methode zur Bewertung des Isolationszustands von ölgefüllten Kabeln, gealterten XLPE-Kabeln, bei denen keine AC-Prüfung verfügbar ist, und zur Messung der 1mA-Referenzspannung (U1mA) und des 0,75 U1mA-Ableitstroms von Zinkoxidableitern. Die Nennleistung von 400kV/3mA deckt 220kV-Ableiter und 110kV-Kabelsysteme mit einer komfortablen Reserve ab, während die leichte modulare Konstruktion es ermöglicht, das Gerät von zwei Technikern in Umspannwerke und Kabelgräben zu transportieren.

Hauptmerkmale

• Kontinuierlich einstellbare Ausgangsspannung von 0 bis 400kV DC, Nennstrom 3mA
• Automatische MOA-Prüfung: misst U1mA und 0,75 U1mA Ableitstrom, berechnet das Verhältnis und druckt das Ergebnis
• Hohe Stabilität unter kapazitiver Last; Welligkeitsfaktor besser als 0,5% bei Nennleistung
• Überspannungs-, Überstrom- und Nullstartschutz mit automatischer Auslösung
• Großes LCD-Display mit chinesischem/englischem Menü, Echtzeit-Spannungs- und Stromkurven
• Integrierte 0,75 U1mA Ein-Tasten-Bedienung für Ableiterprüfung
• Ölisolierter Hochspannungstank mit Option auf luftgekühlten oder ölgekühlten Transformator
• Tragbares modulares Design: Hochspannungstank, Steuereinheit und Verbindungskabel in separaten Kisten

Technische Spezifikationen

Standardzubehör

• Ölgefüllter Hochspannungsgenerator-Tank mit Hochspannungs-Ausgangsbuchse
• Digitale Steuereinheit mit LCD-Display und Drucker
• Entladestab für 400kV
• Mikro-Amperemeter und geschirmtes Messkabel
• Erdungskabel und Erdungsstab
• Ersatzdichtungen und Ölfülltrichter
• Bedienungs- und Wartungshandbuch in englischer Sprache
• Werksprüfbericht und Kalibrierzertifikat

Prüfnormen

Das Gerät ist für Prüfungen gemäß IEC 60060-1 (Hochspannungsprüftechniken), IEC 60076-3 (Isolationspegel von Leistungstransformatoren) und DL/T 596 (vorbeugende Prüfung von Energieanlagen) ausgelegt. Für die Prüfung von Zinkoxidableitern folgt das U1mA- und 0,75 U1mA-Verfahren IEC 60099-5 und GB 11032.

Warum dieses Gerät wählen

Jede Einheit wird vor der Auslieferung montiert, mit Öl gefüllt und 1 Stunde lang bei Nennspannung betrieben, wobei die Prüfwellenform und der Ableitstrom im Werksbericht aufgezeichnet werden. Die Steuereinheit speichert die letzten 50 Prüfdatensätze, was den periodischen Vergleich des Ableitstroms von Ableitern am selben Standort erleichtert. Wir liefern Versionen mit 220V/50Hz und 110V/60Hz Eingangsspannung und können auf Anfrage eine Ausgangsspannung mit positiver Polarität liefern.

FAQ

F: Kann das Gerät 220kV-Kabel prüfen?
A: Ja. 400kV DC deckt die DC-Durchschlagsprüfspannung für 220kV-Klasse-Kabel mit Reserve ab. Bei sehr langen Kabelstrecken muss der Ladestrom gegen die 3mA-Nennleistung geprüft werden, und wir können bei Bedarf ein 5mA-Modell anbieten.

F: Ist ein Entladestab enthalten?
A: Ja, ein Entladestab für 400kV mit Erdungsleitung ist im Standardlieferumfang enthalten.

F: Was ist die Garantie?
A: Ein Jahr Garantie auf das komplette Gerät, mit lebenslanger technischer Beratung und Ersatzteilversorgung für zehn Jahre.
